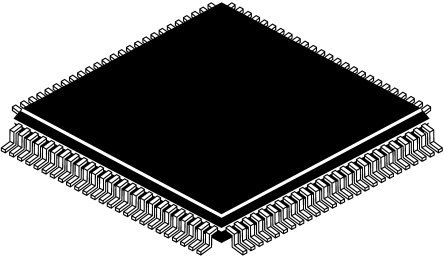

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LPC2367FBD100,551

NXP

LPC2367FBD100 - ARM7 with 512KB flash, 58KB SRAM, Ethernet and 10Bit ADC QFP 100Pin

Наличие: 449 шт.

Адрес доставки:

Цена: ₽ 911.50

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

NXP

ЧипСити Номер продукта:

CC49164196

Категория продукта:

Микроконтроллер

3D модель

Оплата:

Обновлено 29.08.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LPC2367FBD100,551 характеристики

Атрибут	Значение атрибута
Номенклатура	LPC2367FBD100,551
Производитель	NXP
ЧипСити Номер продукта	CC49164196
Категория продукта	Микроконтроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	100 Pin
Корпус/Пакет	LQFP-100
Частота	72 MHz
Напряжение Питания (DC)	3.00V (min)
Количество Стежков	100 Position
Тактовая Частота	72.0 MHz
Размер ОЗУ	58 KB
Количество Битов	32 Bit
Рассеяние Мощности	1500 mW
Размер Флэш-памяти	512 KB
Количество АЦП	1 ADC
Количество входов и выходов	70 Input IO
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1500 mW
Количество ЦАПов	1 DAC
Напряжение питания	3V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	3 V
Длина	14.1 mm
Ширина	14.1 mm
Высота	1.45 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

LPC2367FBD100,551 описание продукта

The LPC2367FBD100,551 is a 16-/32-bit Microcontroller based on ARM7TDMI-S core with RISC architecture operates at a maximum frequency of 72MHz. A 128-bit wide memory interface and an unique accelerator architecture enable 32-bit code execution at the maximum clock rate. For critical performance in interrupt service routines and DSP algorithms, this increases performance up to 30 % over Thumb mode. For critical code size applications, the alternative 16-bit Thumb mode reduces code by more than 30 % with minimal performance penalty. The device incorporates 512kB internal flash, 58kB internal RAM, 8-channel 10-bit A/D converter, 10-bit D/A converter, an Ethernet, four 32-bit timers and real-time clock (RTC) and 70 general-purpose I/O pins. This device also features peripherals like four UARTs, three inter-integrated circuit (I2C), one serial peripheral interface (SPI) modules and one integrated interchip sound (I2S).
Dual Advanced high-performance bus (AHB) system
Advanced vectored interrupt controller (VIC)
General purpose DMA controller (GPDMA)
Ethernet MAC with associated DMA controller
SD/MMC memory card interface
70 General purpose I/O pins with configurable pull-up/down resistors
PWM/timer block with support for three-phase motor control
Real-time clock (RTC) with separate power pin
2KB SRAM powered from the RTC power pin
Watchdog timer (WDT)
Standard ARM test/debug interface for compatibility with existing tools
Emulation trace module supports real-time trace
Four reduced power modes - Idle, sleep, power-down and deep power-down
Processor wake-up from power-down mode via any interrupt able to operate during power-down mode
Two independent power domains allow fine tuning of power consumption based on needed features
Each peripheral has its own clock divider for further power saving
Brownout detect with separate thresholds for interrupt and forced reset
On-chip power-on reset
On-chip crystal oscillator with an operating range of 1MHz to 24MHz
4MHz Internal RC oscillator trimmed to 1 % accuracy

Показывать

LPC2367FBD100,551 Даташит PDF

69 страницы, 400 КБ

08/31/2011
