AD7819YNZ Купить - ADI Преобразователь AD

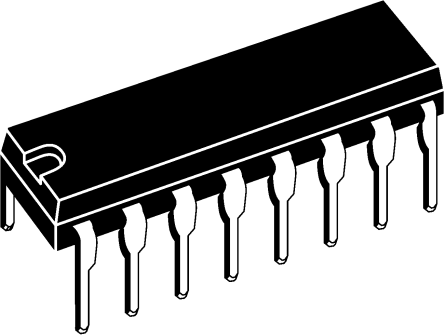

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD7819YNZ

ADI

ANALOG DEVICES AD7819YNZ Analog to Digital Converter, 8Bit, 200KSPS, Single, 2.7V, 5.5V, DIP

Наличие: 244 шт.

Адрес доставки:

Цена: ₽ 399.05

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC545900

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 12.08.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD7819YNZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD7819YNZ
Производитель	ADI
ЧипСити Номер продукта	CC545900
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	DIP-16
Цифровой Логический Уровень	SAR
Напряжение Питания (DC)	2.70V (min)
Ток Питания	3.5 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	16 Position
Количество Битов	8 Bit
Рассеяние Мощности	17.5 W
Частота Выборки	200 ksps
Разрешение (биты)	8.0 Bit
Входная Ёмкость	15.0 pF
Количество АЦП	1 ADC
Количество входов	1 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	17.5 mW
Количество входных каналов	1 Channel
Напряжение питания	2.7V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.7 V
Входное напряжение	3V, 5V
Длина	20.07 mm
Ширина	6.35 mm
Высота	3.3 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD7819YNZ описание продукта

The AD7819YNZ is a 8-bit sampling Analog-to-digital Converter (ADC) with a maximum throughput of 200kSPS. The converter operates off a single 2.7 to 5.5V supply and contains a 4.5µs successive approximation A/D converter, track/hold circuitry, on-chip clock oscillator and 8-bit wide parallel interface. The parallel interface is designed to allow easy interfacing to microprocessors and DSPs. Using only address decoding logic the converter is easily mapped into the microprocessor address space. When used in its power-down mode, the converter automatically powers down at the end of a conversion and powers up at the start of a new conversion. This feature significantly reduces the power consumption of the part at lower throughput rates. It can also operate in a high speed mode where the part is not powered down between conversions. In this mode of operation the part is capable of providing 200kSPS throughput.
Power performance
Normal operation
Automatic power-down
