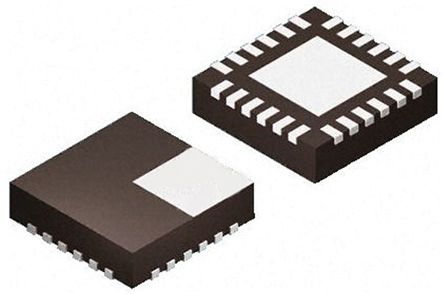

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Глобальные поставки с
локальной надёжностью

Chipcity принимает
участие в выставке
EXPO ELECTRONICA 2027

13 – 15 АПРЕЛЯ 2027

Москва

LP5524TM-5/NOPB

4Channel LED Driver with Dual PWM Brightness Control 9-DSBGA -40℃ to 85℃

Наличие: 217 шт. Гарантия оригинала

Адрес доставки:

Цена: ₽ 25.06

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ЧипСити Номер продукта:

CC46160563

Категория продукта:

Драйвер LED

Упаковка: WFBGA-9

Дата доставки: 7 дней

Оплата:

Обновлено 06.06.2026, 07:48:07(GMT+3)

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

LP5524TM-5/NOPB характеристики

Атрибут	Значение атрибута
Номенклатура	LP5524TM-5/NOPB
Производитель	TI
ЧипСити Номер продукта	CC46160563
Жизненный Цикл Продукта	Active
Категория продукта	Драйвер LED
Даташит
Стиль Монтажа	Surface Mount
Количество Выводов	9 Pin
Корпус/Пакет	WFBGA-9
Количество Выходных Интерфейсов	4 Output
Входное Напряжение (DC)	2.70V ~ 5.50V
Выходное Напряжение	2.7V ~ 5.5V
Выходной Ток	25 mA
Ток Покоя	170 µA
Количество Регулируемых Выходов	4 Output
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	2.7 V
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.7V ~ 5.5V
Входное напряжение	2.7V ~ 5.5V
Длина	1.22 mm
Ширина	1.22 mm
Высота	0.36 mm
Рабочая Температура	-40℃ ~ 85℃
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

LP5524TM-5/NOPB описание продукта

The LP5524 device is a highly integrated dual-zone LED driver that can drive up to four LEDs in parallel with a total output current of 100 mA. Regulated high-side internal current sources deliver excellent current and brightness matching in all LEDs.
The LP5524 provides overcurrent protection and pulse-width modulation (PWM) control of four indicator LEDs without the need for external components.
LED driver current sources are split into two independently controlled banks for driving secondary displays, keypad and indicator LEDs. Brightness control is achieved by applying PWM signals to each enable pin. Default LED current is factory-programmable and an optional external resistor can be used to set LED current to user programmable values.
The LP5524 is available in a tiny, 9-pin, thin DSBGA package.

Показывать

LP5524TM-5/NOPB Даташит PDF

19 страницы, 856 КБ

01/25/2017

просматривать

LP5524TM-5/NOPB Другие Даташит

2 страницы, 121 КБ

просматривать

LP5524TM-5/NOPB Упаковка

14 страницы, 777 КБ

08/11/2013

просматривать
