LM7809ACT Купить - Fairchild Чип стабилизации напряжения

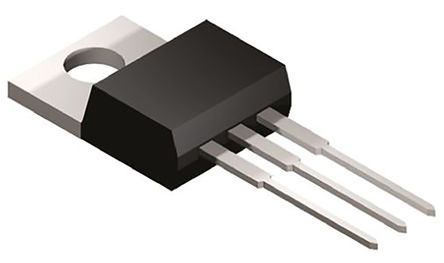

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LM7809ACT

Fairchild

FAIRCHILD SEMICONDUCTOR LM7809ACT Linear Voltage Regulator, 7809, Fixed, 11.5V To 24V In, 9V And 1A Out, TO-220AB-3

Наличие: 5,675 шт.

Адрес доставки: Москва

Цена: ₽ 71.33

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC66312618

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM7809ACT характеристики

Атрибут	Значение атрибута
Номенклатура	LM7809ACT
Производитель	Fairchild
ЧипСити Номер продукта	CC66312618
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-220-3
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	9 V
Выходной Ток	1 A
Количество Стежков	3 Position
Ток Покоя	6 mA
Напряжение Отпадания	2V @1A
Максимальное входное напряжение	24 V
Входное напряжение (мин)	11.5 V
Выходной ток (Макс)	1 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	0 ℃
точность	±2 %
Входное напряжение	≤35 V
Длина	10.67 mm
Ширина	4.83 mm
Высота	16.51 mm
Рабочая Температура	0℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

LM7809ACT описание продукта

The LM7809ACT is a 3-terminal Positive Voltage Regulator features thermal overload protection and short-circuit protection. Each type employs internal current limiting, thermal shut down and safe operating area protection, making it essentially indestructible. If adequate heat sinking is provided, it can deliver over 1A output current. Although designed primarily as fixed voltage regulators, this device can be used with external components to obtain adjustable voltages and currents.
Output transistor safe operating area protection
±2% Output voltage tolerance
