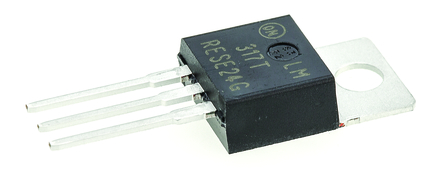

LM317TG

ON Semiconductor

LDO Regulator Pos 1.2V to 37V 0.4A 3Pin(3+Tab) TO-220 Rail

Наличие: 108 шт.

Адрес доставки: Москва

Цена: ₽ 19.60

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC341304

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM317TG характеристики

Атрибут	Значение атрибута
Номенклатура	LM317TG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC341304
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-220-3
Номинальный Ток	1.50 A
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	40.0V (max)
Выходное Напряжение	1.2V ~ 37V
Выходной Ток	1.5 A
Количество Стежков	3 Position
Полярность	P-Channel
Тепловое Сопротивление	5℃/W (RθJC)
Максимальное входное напряжение	40 V
Входное напряжение (мин)	4.2 V
Выходное напряжение (Макс)	37 V
Выходное напряжение (мин)	1.2 V
Выходной ток (Макс)	1.5 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	40 V
Входное напряжение	40 V
Длина	10.28 mm
Ширина	4.82 mm
Высота	9.28 mm
Рабочая Температура	0℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

LM317TG описание продукта

The LM317 is an adjustable 3-terminal positive voltage regulator capable of supplying in excess of 1.5 A over an output voltage range of 1.2 V to 37 V. This voltage regulator is exceptionally easy to use and requires only two external resistors to set the output voltage. Further, it employs internal current limiting, thermal shutdown and safe area compensation, making it essentially blow-out proof.
Internal thermal overload protection
Internal short circuit current limiting constant with temperature
Output transistor safe-area compensation
Floating operation for high voltage applications
Eliminates stocking many fixed voltages
