LM317S Купить - TI Чип стабилизации напряжения

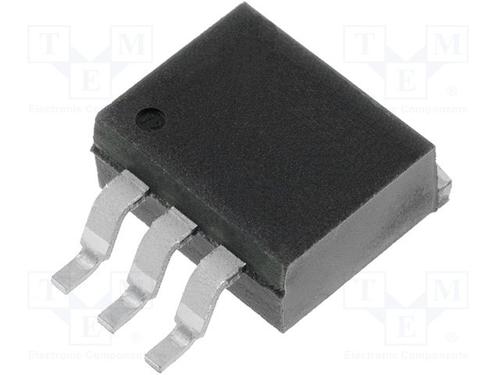

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LM317S

Standard Regulator Pos 1.2V to 37V 1.5A 4Pin(3+Tab) TO-263 Standard Regulator Pos 1.2V to 37V 1.5A 4Pin(3+Tab) TO-263

Наличие: 4,875 шт.

Адрес доставки: Москва

Цена: ₽ 698.45

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC63568053

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM317S характеристики

Атрибут	Значение атрибута
Номенклатура	LM317S
Производитель	TI
ЧипСити Номер продукта	CC63568053
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	TO-263-3
Напряжение Питания (DC)	40.0V (max)
Номинальный Ток	1.00 A
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	1.2V ~ 37V
Выходной Ток	1.5 A
Количество Каналов	1 Channel
Количество Стежков	3 Position
Напряжение Отпадания	2.00 V
Максимальное входное напряжение	40 V
Входное напряжение (мин)	4.2 V
Выходное напряжение (Макс)	37 V
Выходное напряжение (мин)	1.2 V
Выходной ток (Макс)	1.5 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	0 ℃
Входное напряжение	40V ~ 4.2V
Рабочая Температура	0℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

LM317S описание продукта

The LM317S is an adjustable 3-pin Positive Voltage Regulator capable of supplying in excess of 1.5A over a 1.25 to 37V output range and a wide temperature range. It is exceptionally easy to use and require only two external resistors to set the output voltage. Further, both line and load regulation is better than standard fixed regulator. The device offers full overload protection such as current limit, thermal overload protection and safe area protection. All overload protection circuitry remains fully functional even if the adjustment terminal is disconnected. Typically, no capacitors are needed unless the device is situated more than 6-inch from the input filter capacitors, in which case input bypass is needed. An optional output capacitor can be added to improve transient response. The adjustment terminal can be bypassed to achieve very high ripple rejection ratios that are difficult to achieve with standard 3-terminal regulator.
Detects only the input-to-output differential voltage
Current limit constant with temperature
Short-circuit protected output
80dB Ripple rejection
Typical 0.1% load regulation
Typical 0.01%/V line regulation
Green product and no Sb/Br

Показывать

LM317S Даташит PDF

48 страницы, 5998 КБ

11/01/2015

просматривать

LM317S Даташит PDF

30 страницы, 996 КБ

12/08/2011

просматривать

LM317S Даташит PDF

48 страницы, 5993 КБ

06/30/2017

просматривать

LM317S Даташит PDF

26 страницы, 655 КБ

05/17/2001

просматривать

LM317S Даташит PDF

31 страницы, 1312 КБ

просматривать

LM317S Другие Даташит

28 страницы, 1018 КБ

просматривать

LM317S Другие Даташит

25 страницы, 1137 КБ

06/07/2005

просматривать

LM317S Примечание по применению

9 страницы, 428 КБ

10/03/2002

просматривать
