LM317DCYR Купить - TI Чип стабилизации напряжения

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LM317DCYR

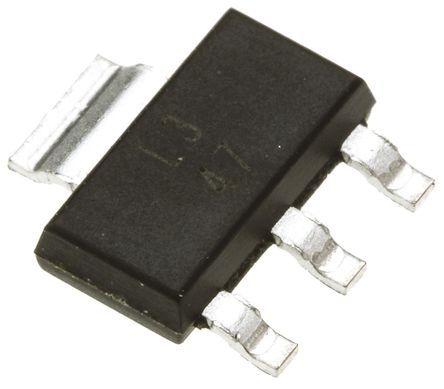

TEXAS INSTRUMENTS LM317DCYR Linear Voltage Regulator, Adjustable, 3V to 40V input, 1.25V to 37V/1.5A out, SOT-223-4

Наличие: 7,659 шт.

Адрес доставки: Москва

Цена: ₽ 18.03

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC45830

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM317DCYR характеристики

Атрибут	Значение атрибута
Номенклатура	LM317DCYR
Производитель	TI
ЧипСити Номер продукта	CC45830
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	4 Pin
Корпус/Пакет	TO-261-4
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	40.0V (max)
Выходное Напряжение	1.25V ~ 37V
Выходной Ток	1.5 A
Количество Стежков	4 Position
Ток Покоя	3.50 mA
Тип Выходной Ёмкости	Ceramic
Напряжение Отпадания	2.00 V
Количество Регулируемых Выходов	1 Output
Максимальное входное напряжение	40 V
Входное напряжение (мин)	3 V
Выходное напряжение (Макс)	37 V
Выходное напряжение (мин)	1.25 V
Выходной ток (Макс)	1.5 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	0 ℃
Входное напряжение	4.2V ~ 40V
Длина	6.5 mm
Ширина	3.5 mm
Высота	1.6 mm
Рабочая Температура	0℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

LM317DCYR описание продукта

The LM317DCYR is an adjustable 3-terminal Positive-Voltage Regulator capable of supplying more than 1.5A over an output-voltage range of 1.25 to 37V. It requires only two external resistors to set the output voltage. The device features a typical line regulation of 0.01% and typical load regulation of 0.1%. It includes current limiting, thermal overload protection and safe operating area protection. Overload protection remains functional even if the ADJUST terminal is disconnected. The device is versatile in its applications, including uses in programmable output regulation and local on-card regulation. Or by connecting a fixed resistor between the ADJUST and OUTPUT terminals, the device can function as a precision current regulator. An optional output capacitor can be added to improve transient response. The ADJUST terminal can be bypassed to achieve very high ripple-rejection ratios, which are difficult to achieve with standard 3-terminal regulator.
Internal short-circuit current limiting
Output safe-area compensation
Output voltage range adjustable
Green product and no Sb/Br

Показывать

LM317DCYR Даташит PDF

32 страницы, 1385 КБ

03/08/2016
