MPC508AP Купить - TI Чип аналогового переключателя

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MPC508AP

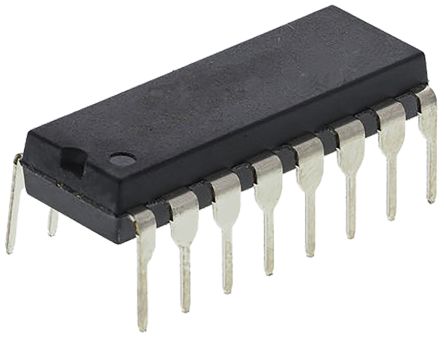

TEXAS INSTRUMENTS MPC508AP 8:1 Analog Multiplexer IC, Single, 1.3KΩ, ± 15V, DIP-16

Наличие: 878 шт.

Адрес доставки: Москва

Цена: ₽ 1,576.42

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC7610475

Категория продукта:

Чип аналогового переключателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MPC508AP характеристики

Атрибут	Значение атрибута
Номенклатура	MPC508AP
Производитель	TI
ЧипСити Номер продукта	CC7610475
Категория продукта	Чип аналогового переключателя
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	PDIP-16
Напряжение Питания (DC)	5.00V (min)
Количество Выходных Интерфейсов	1 Output
Тип Контактов	DPST-NC
Ток Питания	1.5 mA
Количество Цепей	1 Circuit
Количество Каналов	8 Channel
Количество Стежков	16 Position
Рассеяние Мощности	1.28 W
Количество входов	8 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1280 mW
Напряжение питания	5.22 VDC
Длина	19.3 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MPC508AP описание продукта

The MPC508AP is an 8-channel single-ended Analog Multiplexer. The multiplexer has input overvoltage protection. Analog input voltages may exceed either power supply voltage without damaging the device or disturbing the signal path of other channels. The protection circuitry assures that signal fidelity is maintained even under fault conditions that would destroy other multiplexers. Analog inputs can withstand 70VPP signal levels and standard ESD tests. Signal sources are protected from short circuits should multiplexer power loss occur, each input presents a 1kR resistance under this condition. Digital inputs can also sustain continuous faults up to 4V greater than either supply voltage. The device is fabricated with BurrBrown"s dielectrically isolated CMOS technology.
70Vp-p Analog overvoltage protection
No channel interaction during overvoltage
Break-before-make switching
±15V Analog signal range
7.5mW (typical) Standby power
True second source
