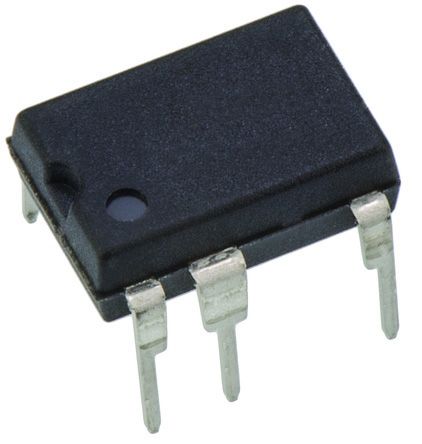

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

DCP022415DP

Module DC-DC 24Vin 2Out 15V/-15V 0.066A/0.06A 2W 7Pin PDIP Tube

Наличие: 1,174 шт.

Адрес доставки: Москва

Цена: ₽ 260.95

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC2569040

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 16.12.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DCP022415DP характеристики

Атрибут	Значение атрибута
Номенклатура	DCP022415DP
Производитель	TI
ЧипСити Номер продукта	CC2569040
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	7 Pin
Корпус/Пакет	DIP-14
Частота	800 kHz
Напряжение Питания (DC)	26.4V (max)
Номинальная Мощность	2 W
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	15 V
Выходной Ток	66 mA
Количество Стежков	7 Position
Ток Покоя	16.0 mA
Количество Регулируемых Выходов	2 Output
Выходная Мощность	2.00 W
Напряжение Изоляции	1 kV
Частота Переключения	800 kHz
Максимальное входное напряжение	26.4 V
Входное напряжение (мин)	21.6 V
Выходной ток (Макс)	67mA, 67mA
Максимальная входная мощность	2 W
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	21.6V ~ 26.4V
Длина	19.18 mm
Ширина	6.61 mm
Высота	3.94 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

DCP022415DP описание продукта

The DCP022415DP is a family of 2W isolated unregulated DC/DC Converter Module. Requiring a minimum of external components and including on-chip device protection, the DCP02 series of device provides extra features such as output disable and synchronization of switching frequencies. This combination of features and small size makes the DCP02 series of device suitable for a wide range of applications and is an easy-to-use solution in applications requiring signal path isolation.
Device-to-device synchronization
EN55022 Class B EMC performance
1kV Operational isolation
This product has operational isolation and is intended for signal isolation only. It should not be used as a part of a safety isolation circuit requiring reinforced isolation.
