LM2585T-ADJ/NOPB Купить - TI Преобразователь DC/DC

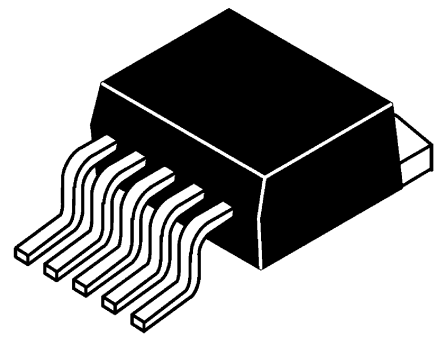

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LM2585T-ADJ/NOPB

Conv DC-DC 4V to 40V Step Up Single-Out 11.52V to 12.48V 3A 5Pin(5+Tab) TO-220 Tube

Наличие: 223 шт. Гарантия оригинала

Адрес доставки:

Цена: ₽ 731.47

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ЧипСити Номер продукта:

CC10469418

Категория продукта:

Преобразователь DC/DC

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 01.05.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

LM2585T-ADJ/NOPB характеристики

Атрибут	Значение атрибута
Номенклатура	LM2585T-ADJ/NOPB
Производитель	TI
ЧипСити Номер продукта	CC10469418
Жизненный Цикл Продукта	Active
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	5 Pin
Корпус/Пакет	TO-220-5
Частота	100 kHz
Напряжение Питания (DC)	40.0V (max)
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	11.52V ~ 12.48V
Выходной Ток	3 A
Количество Каналов	1 Channel
Количество Стежков	5 Position
Ток Покоя	11.0 mA
Количество Регулируемых Выходов	1 Output
Частота Переключения	100 kHz
Топология	Boost, Flyback
Максимальное входное напряжение	40 V
Входное напряжение (мин)	4 V
Выходное напряжение (Макс)	60 V
Выходное напряжение (мин)	1.23 V
Выходной ток (Макс)	3 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4 V
Входное напряжение	4 V
Длина	10.16 mm
Ширина	4.57 mm
Высота	8.64 mm
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

Аналоги товара

LM2585T-ADJ/NOPB описание продукта

The LM2585 series of regulators are monolithic integrated circuits specifically designed for flyback, step-up (boost), and forward converter applications. The device is available in 4 different output voltage versions: 3.3V, 5.0V, 12V, and adjustable.
Requiring a minimum number of external components, these regulators are cost effective, and simple to use. Included in the datasheet are typical circuits of boost and flyback regulators. Also listed are selector guides for diodes and capacitors and a family of standard inductors and flyback transformers designed to work with these switching regulators.
The power switch is a 3.0A NPN device that can stand-off 65V. Protecting the power switch are current and thermal limiting circuits, and an undervoltage lockout circuit. This IC contains a 100 kHz fixed-frequency internal oscillator that permits the use of small magnetics. Other features include soft start mode to reduce in-rush current during start up, current mode control for improved rejection of input voltage and output load transients and cycle-by-cycle current limiting. An output voltage tolerance of ±4%, within specified input voltages and output load conditions, is specified for the power supply system.
