LM25122QPWPTQ1 Купить - TI Преобразователь DC/DC

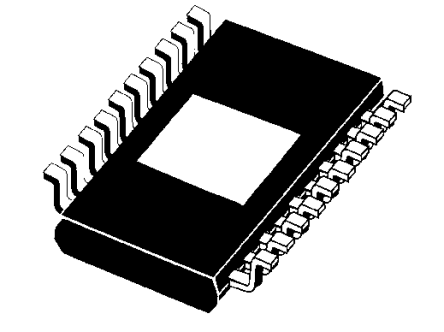

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LM25122QPWPTQ1

Conv DC-DC 4.5V to 42V Synchronous Step Up Single-Out 3V to 50V 15A 20Pin HTSSOP EP T/R

Наличие: 53 шт.

Адрес доставки: Москва

Цена: ₽ 831.72

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC6896404

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM25122QPWPTQ1 характеристики

Атрибут	Значение атрибута
Номенклатура	LM25122QPWPTQ1
Производитель	TI
ЧипСити Номер продукта	CC6896404
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Количество Выводов	20 Pin
Корпус/Пакет	HTSSOP-20
Напряжение Питания (DC)	3.00V (min)
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	3V ~ 50V
Выходной Ток	15000 mA
Количество Стежков	20 Position
Ток Покоя	4.00 mA
Количество Регулируемых Выходов	1 Output
Время Нарастания	25 ns
Частота Переключения	450 kHz
Топология	Boost
Рабочий цикл	100 %
Максимальное входное напряжение	42 V
Входное напряжение (мин)	4.5 V
Выходной ток (Макс)	15 A
Максимальный рабочий цикл	100 %
Время падения	20 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	42 V
Напряжение питания (мин)	3 V
Входное напряжение	42 V
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

LM25122QPWPTQ1 описание продукта

The LM25122 is a multiphase capable synchronous boost controller intended for high-efficiency synchronous boost regulator applications. The control method is based upon peak current mode control. Current mode control provides inherent line feed-forward, cycle-by-cycle current limiting and ease of loop compensation.
The switching frequency is programmable up to 600 kHz. Higher efficiency is achieved by two robust N-channel MOSFET gate drivers with adaptive dead-time control. A user-selectable diode emulation mode also enables discontinuous mode operation for improved efficiency at light load conditions.
An internal charge pump allows 100% duty cycle for high-side synchronous switch (Bypass operation). A 180° phase shifted clock output enables easy multi-phase interleaved configuration. Additional features include thermal shutdown, frequency synchronization, hiccup mode current limit and adjustable line undervoltage lockout.
