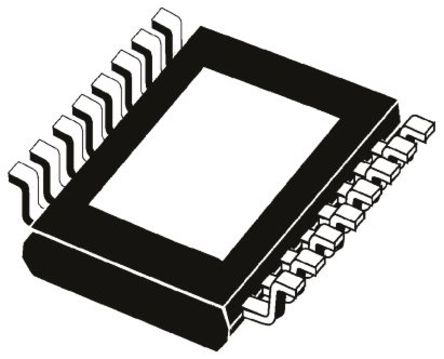

LED6001

ST Microelectronics

LED Driver 1Segment 9V/12V/15V/18V/24V 16Pin HTSSOP EP Tube

Наличие: 1,263 шт.

Адрес доставки: Москва

Цена: ₽ 72.90

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC15203338

Категория продукта:

Драйвер LED

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LED6001 характеристики

Атрибут	Значение атрибута
Номенклатура	LED6001
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC15203338
Категория продукта	Драйвер LED
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	HTSSOP-16
Частота	100kHz ~ 1MHz
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	60 V
Количество Каналов	1 Channel
Количество Стежков	16 Position
Частота Переключения	1 MHz
Максимальное входное напряжение	36 V
Входное напряжение (мин)	5.5 V
Входное напряжение (макс. Постоянный ток)	36 V
Входное напряжение (мин мин.)	5.5 v
Выходное напряжение (Макс)	60 V
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Длина	5.1 mm
Ширина	4.5 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

LED6001 описание продукта

* Switching controller section * 5.5 V to 36 V input voltage range * Very low shutdown current: ISHDN * Internal +5 V LDO for gate driver supply * Internal +3.3 V LDO for device supply * Fixed frequency peak current mode control * Adjustable (100 kHz to 1 MHz) switching frequency * External synchronization for multi-device applications * High performance external MOSFET driver * Cycle-by-cycle external MOSFET OCP * Fixed internal soft-start * Programmable output OVP * Boost, buck-boost and SEPIC topologies supported * Thermal shutdown with autorestart * Output short-circuit detection * LED control section * Up to 60 V output voltage * Constant current control loop * High-side output current sensing circuitry * 30 to 300 mV differential sensing voltage * ±4% output current reference accuracy * Output overcurrent protection * Sensing resistor failure protection * PWM dimming with auxiliary series switch * Analog dimming

Показывать

LED6001 Даташит PDF

26 страницы, 554 КБ

02/21/2013

просматривать

LED6001 Даташит PDF

26 страницы, 554 КБ

02/21/2013

просматривать

LED6001 Даташит PDF

27 страницы, 530 КБ

09/04/2016

просматривать

LED6001 Даташит PDF

26 страницы, 455 КБ

02/21/2013

просматривать
