L6384E Купить - ST Microelectronics Драйвер FET

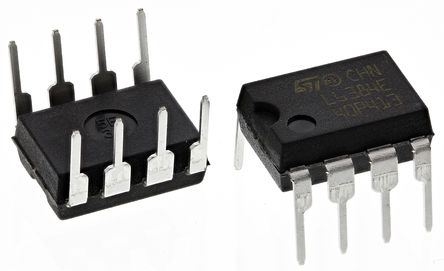

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

L6384E

ST Microelectronics

MOSFET DRVR 600V 0.65A 2Out Hi/Lo Side Half Brdg Inv/Non-Inv 8Pin PDIP Tube

Наличие: 1,212 шт.

Адрес доставки: Москва

Цена: ₽ 83.88

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC36339438

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L6384E характеристики

Атрибут	Значение атрибута
Номенклатура	L6384E
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC36339438
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Частота	0.4 MHz
Время Нарастания/Спада	50ns, 30ns
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	580 V
Рассеяние Мощности	750 mW
Время Нарастания	50 ns
Выходной ток (Макс)	0.65 A
Время падения	30 ns
Время падения (Макс)	30 ns
Время падения (Макс)	50 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-45 ℃
Рассеиваемая Мощность (Макс)	750 mW
Напряжение питания	8V ~ 16.6V
Напряжение питания (Макс)	16.6 V
Напряжение питания (мин)	14.6 V
Длина	10.92 mm
Ширина	6.6 mm
Высота	3.32 mm
Рабочая Температура	-45℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

L6384E описание продукта

Description
The L6384E is an high-voltage device, manufactured with the BCD"OFF-LINE" technology. It has an Half - Bridge Driver structure that enables to drive N-channel Power MOS or IGBT. The High Side (Floating) Section is enabled to work with voltage Rail up to 600V. The Logic Inputs are CMOS/TTL compatible for ease of interfacing with controlling devices. Matched delays between Low and High Side Section simplify high frequency operation. Dead time setting can be readily accomplished by means of an external resistor.
Features
■ High voltage rail up to 600V
■ dV/dt immunity ±50V/nsec in full temperature range
■ Driver current capability:
– 400mA source,
– 650mA sink
■ Switching times 50/30 nsec rise/fall with 1nF load
■ CMOS/TTL Schmitt trigger inputs with hysteresis and pull down
■ Shut down input
■ Dead time setting
■ Under voltage lock out
■ Integrated bootstrap diode
■ Clamping on VCC
■ SO-8/DIP-8 packages

Показывать

L6384E Даташит PDF

18 страницы, 332 КБ

02/21/2013

просматривать

L6384E Даташит PDF

17 страницы, 211 КБ

10/20/2005

17 страницы, 178 КБ

17 страницы, 206 КБ

10/20/2005

19 страницы, 313 КБ

17 страницы, 208 КБ

03/28/2012

просматривать

L6384E Даташит PDF

22 страницы, 334 КБ

03/13/2013

просматривать

L6384E Даташит PDF

19 страницы, 313 КБ

02/29/2016

просматривать

L6384E Справочное руководство пользователя

68 страницы, 3468 КБ

09/15/2017

просматривать

L6384E Справочное руководство пользователя

25 страницы, 561 КБ

10/20/2005

просматривать

L6384E Другие Даташит

15 страницы, 243 КБ

02/21/2013

просматривать

L6384E Другие Даташит

4 страницы, 802 КБ

09/25/2015

просматривать

L6384E Примечание по применению

30 страницы, 719 КБ

01/04/2008

просматривать

L6384E Параметры описания функции

7 страницы, 65 КБ

04/25/2012

просматривать
