L6229Q Купить - ST Microelectronics Драйвер электродвигателя

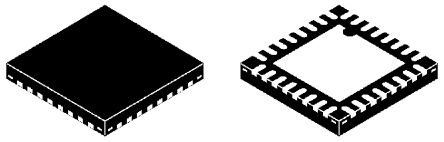

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

L6229Q

ST Microelectronics

**3xHaBr 1.4A 52V QFN5x5 SMD **

Наличие: 916 шт.

Адрес доставки: Москва

Цена: ₽ 233.59

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC47658400

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 12.06.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L6229Q характеристики

Атрибут	Значение атрибута
Номенклатура	L6229Q
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC47658400
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	32 Pin
Корпус/Пакет	VFQFN-32
Напряжение Питания (DC)	8.00V (min)
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	52 V
Выходной Ток	1.4 A
Количество Стежков	32 Position
Частота Переключения	100 kHz
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-25 ℃
Напряжение питания	8V ~ 52V
Напряжение питания (Макс)	52 V
Напряжение питания (мин)	8 V
Длина	5.15 mm
Ширина	5.15 mm
Высота	0.95 mm
Рабочая Температура	-25℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

L6229Q описание продукта

The L6229Q is a 3-phase DMOS fully integrated Motor Driver with overcurrent protection. Realized in BCD technology, the device combines isolated DMOS power transistors with CMOS and bipolar circuits on the same chip. The device includes all the circuitry needed to drive a 3-phase BLDC motor including a 3-phase DMOS bridge, a constant off time PWM current controller and the decoding logic for single ended hall sensors that generates the required sequence for the power stage. It features a non-dissipative overcurrent protection on the high-side power MOSFETs and thermal shutdown.
Diagnostic output
Constant tOFF PWM current controller
Slow decay synchronization rectification
Brake function
Tachometer output for speed loop
Cross conduction protection
Under-voltage lockout
Integrated fast free-wheeling diodes
0.73R at Tj=25°C Typical RDS(ON)
Up to 100kHz operating frequency
60° and 120° Hall effect decoding logic

Показывать

L6229Q Даташит PDF

28 страницы, 518 КБ

10/20/2005

просматривать

L6229Q Справочное руководство пользователя

52 страницы, 3034 КБ

10/12/2015

просматривать

L6229Q Другие Даташит

68 страницы, 2283 КБ

06/20/2016

просматривать

L6229Q Примечание по применению

10 страницы, 711 КБ

10/20/2005

просматривать

L6229Q Параметры описания функции

4 страницы, 125 КБ

04/06/2012

просматривать
