L4949NG Купить - ON Semiconductor Чип стабилизации напряжения

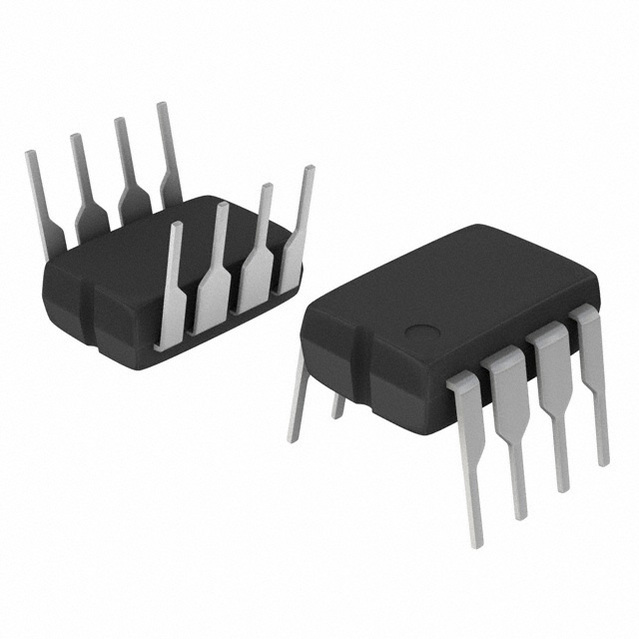

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

L4949NG

ON Semiconductor

LDO Regulator Pos 5V 0.1A 8Pin PDIP Rail

Наличие: 1,153 шт.

Адрес доставки: Москва

Цена: ₽ 0.00

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC151905270

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L4949NG характеристики

Атрибут	Значение атрибута
Номенклатура	L4949NG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC151905270
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Номинальный Ток	100 mA
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	28.0V (max)
Выходное Напряжение	5 V
Выходной Ток	100 mA
Напряжение Отпадания	0.1V @10mA,0.2V @50mA,0.3V @100mA
Максимальное входное напряжение	28 V
Входное напряжение (мин)	5 V
Выходной ток (Макс)	0.1 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
точность	±1 %
Входное напряжение	≤28 V
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Unknown
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

L4949NG описание продукта

The L4949 is a monolithic integrated 5.0 V voltage regulator with a very low dropout and additional functions such as power−on reset and input voltage sense.
It is designed for supplying the micro−computer controlled systems especially in automotive applications.
Features
• Operating DC Supply Voltage Range 5.0 V to 28 V
• Transient Supply Voltage Up to 40 V
• Extremely Low Quiescent Current in Standby Mode
• High Precision Standby Output Voltage 5.0 V ±1%
• Output Current Capability Up to 100 mA
• Very Low Dropout Voltage Less Than 0.4 V
• Reset Circuit Sensing The Output Voltage
• Programmable Reset Pulse Delay With External Capacitor
• Voltage Sense Comparator
• Thermal Shutdown and Short Circuit Protections
• NCV Prefix for Automotive and Other Applications Requiring Site and Control Changes
• Pb−Free Packages are Available

Показывать

L4949NG Даташит PDF

12 страницы, 183 КБ

11/05/2008

10 страницы, 103 КБ

12 страницы, 205 КБ

03/29/2012

просматривать

L4949NG Другие Даташит

11 страницы, 169 КБ

11/12/2010

просматривать

L4949NG Другие Даташит

3 страницы, 44 КБ

08/03/2010

просматривать
