JWL5024S12

XP Power

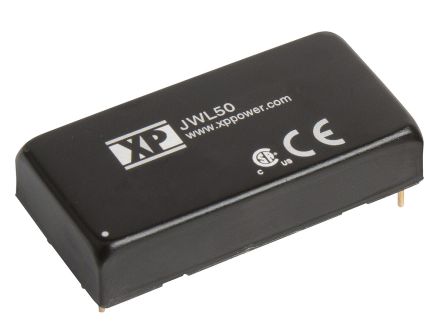

XP POWER JWL5024S12 Isolated Board Mount DC-DC Converter, Fixed, Adjustable, 1 Output, 9V, 36V, 50W, 12V

Наличие: 83 шт.

Адрес доставки: Москва

Цена: ₽ 7,018.70

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

XP Power

ЧипСити Номер продукта:

CC28089085

Категория продукта:

Преобразователь DC-DC

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

JWL5024S12 характеристики

Атрибут	Значение атрибута
Номенклатура	JWL5024S12
Производитель	XP Power
ЧипСити Номер продукта	CC28089085
Категория продукта	Преобразователь DC-DC
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Корпус/Пакет	DIP-6
Номинальная Мощность	50 W
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	12 V
Выходной Ток	4.17 A
Напряжение Изоляции	1.5 kV
Максимальное входное напряжение	36 V
Входное напряжение (мин)	9 V
Входное напряжение (макс. Постоянный ток)	36 V
Входное напряжение (мин мин.)	9 v
Выходной ток (Макс)	4.17 A
Входной ток (мин)	2.27A(Full Load), 80mA(No Load)
Максимальная входная мощность	50 W
Входное напряжение	9VDC ~ 36VDC
Длина	50.8 mm
Ширина	25.4 mm
Высота	11 mm
Вес	34 g
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2016/06/20
	Показывать Просмотр аналоги замена

JWL5024S12 описание продукта

The JWL5024S12 from XP Power is a JWL50 series regulated single output 50W DC to DC converter in 2" x 1" package. This converter has wide 4:1 input range, internal Pi type input filter, 150mV peak to peak ripple & noise at 20MHz bandwidth measured using 1µF MLCC & 10µF tantalum capacitor. It features 150% overload protection, continuous trip & restart (hicc-up mode) short circuit protection with auto recovery. The isolation resistance is 10^9ohm at 500VDC and isolation capacitance is 2200pF. The JWL50 series has conducted EN55022 class A EMC emissions and EN61000-4-2 ±8KV air discharge, ±6KV contact ESD protection.
Input voltage range from 9VDC to 36VDC (24VDC nominal voltage)
Output voltage of 12V and output current of 4.17A
Input current of 80mA at no load, 2.27A at full load and overvoltage protection of 15V
Maximum capacitive load of 3000µF and efficiency of 92%
Line regulation of ±0.5%, load regulation of ±0.5% and switching frequency of 285KHz
Remote on/off, high power density, six sided metal case and ±1% initial set accuracy at full load
Input to output isolation of 1500VDC at 60s and temperature coefficient of 0.02%/°C
CB, IEC60950-1 and UL/cUL60950-1 and ITE safety approvals
Dimension is 50.8mm x 25.4mm x 11.0mm and weight is 34g
Operating temperature range from -40°C to +105°C
