MAX4194ESA+ Купить - Maxim Integrated Усилитель прибора

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

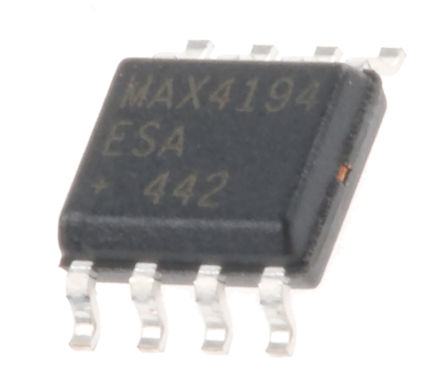

MAX4194ESA+

Maxim Integrated

SP Amp INSTR Amp Single R-R I/O 3.75V/7.5V 8Pin SOIC N

Наличие: 243 шт.

Адрес доставки: Москва

Цена: ₽ 300.23

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Maxim Integrated

ЧипСити Номер продукта:

CC25793380

Категория продукта:

Усилитель прибора

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MAX4194ESA+ характеристики

Атрибут	Значение атрибута
Номенклатура	MAX4194ESA+
Производитель	Maxim Integrated
ЧипСити Номер продукта	CC25793380
Категория продукта	Усилитель прибора
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	7.50 V
Рабочее Напряжение	2.7V ~ 7.5V
Ток Питания	93 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Рассеяние Мощности	471 mW
Коэффициент Ослабления Синфазного Сигнала	115 dB
Ширина Ленты	250 kHz
Скорость Нарастания	6.00 mV/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	250 kHz
Входное Напряжение Смещения	100 µV
Входной Ток Смещения	6 nA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	250 kHz
Минимальный диапазон CMRR	60 dB
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Unknown
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

MAX4194ESA+ описание продукта

The MAX4194ESA+ is a micropower rail to rail precision instrumentation amplifier in 8 pin NSOIC package. This variable gain instrumentation amplifier combines rail to rail, single supply operation, outstanding precision specifications and high gain bandwidth. The MAX4194 has rail to rail outputs and inputs that can swing to 200mV below the negative rail and to within 1.1V of positive rail. It draws 93µA supply current and low power consumption of this device makes it as Ideal for remote sensing and battery powered applications. It is used in thermocouple amplifier, 4mA to 20mA loop transmitters, data acquisition systems, battery powered equipments, transducer interfaces and bridge amplifier.
Supply voltage range from ± 1.35V to ± 3.75V, 2.7V to 7.5V
Operating temperature range from -40°C to 85°C
-3dB bandwidth of 0.147KHz at G = +1000V/V and slew rate of 0.06V/µs
Precision specifications maximize sensor performance
Settling time of 7ms at G = +1000V/V, power supply rejection of 120dB
Input offset voltage of ±50µV at G = +1000V/V, VCM = VCC/2, TA = +25°C
Input offset voltage drift of ±1.0µV/°C at G = +1V/V
DC common mode rejection of 115dB at G = + 1000V/V, TA = +25°C, VCM = VEE + 0.2V to VCC - 1.1V
AC common mode rejection of 106dB at G = +100V/V
Input bias current of 6nA and input offset current of ±1nA
