ISO7721DWR Купить - TI Изолятор интерфейса

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

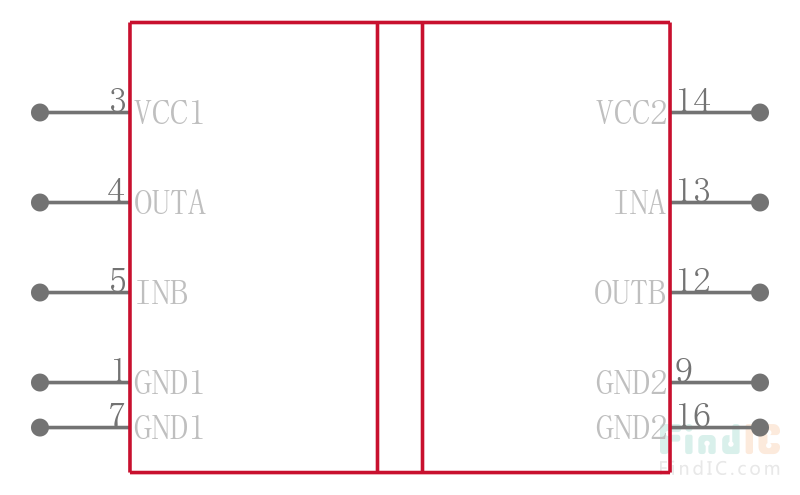

ISO7721DWR

Digital Isolator CMOS 2CH 100Mbps 16Pin SOIC T/R

Наличие: 8,483 шт.

Адрес доставки: Москва

Цена: ₽ 71.33

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC7811804

Категория продукта:

Изолятор интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ISO7721DWR характеристики

Атрибут	Значение атрибута
Номенклатура	ISO7721DWR
Производитель	TI
ЧипСити Номер продукта	CC7811804
Категория продукта	Изолятор интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Время Нарастания/Спада	1.8ns, 1.9ns
Количество Каналов	2 Channel
Рассеяние Мощности	100 mW
Напряжение Изоляции	5000 Vrms
Время падения (Макс)	3.9 ns
Время падения (Макс)	3.9 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	100 mW
Напряжение питания	2.25V ~ 5.5V
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ISO7721DWR описание продукта

The ISO772x devices are high-performance, dual-channel digital isolators with 5000 VRMS (DW package) and 3000 VRMS (D package) isolation ratings per UL 1577. These devices are also certified by VDE, TUV, CSA, and CQC.
The ISO772x devices provide high electromagnetic immunity and low emissions at low power consumption, while isolating CMOS or LVCMOS digital I/Os. Each isolation channel has a logic input and output buffer separated by a silicon dioxide (SiO2) insulation barrier. The ISO7720 device has both channels in the same direction while the ISO7721 device has both channels in the opposite direction. In the event of input power or signal loss, the default output is _high_ for devices without suffix F and _low_ for devices with suffix F. See the _Device Functional Modes_ section for further details.
Used in conjunction with isolated power supplies, these devices help prevent noise currents on a data bus or other circuits from entering the local ground and interfering with or damaging sensitive circuitry. Through innovative chip design and layout techniques, the electromagnetic compatibility of the ISO772x devices has been significantly enhanced to ease system-level ESD, EFT, surge, and emissions compliance. The ISO772x family of devices is available in 16-pin SOIC wide-body (DW) and 8-pin SOIC narrow-body (D) packages.

Показывать

ISO7721DWR Даташит PDF

34 страницы, 1087 КБ

04/24/2017

просматривать

ISO7721DWR Даташит PDF

41 страницы, 1571 КБ

05/10/2017

просматривать

ISO7721DWR Даташит PDF

20 страницы, 974 КБ

10/27/2013

просматривать

ISO7721DWR Другие Даташит

38 страницы, 1587 КБ

просматривать

ISO7721DWR Другие Даташит

6 страницы, 53 КБ

10/27/2014

просматривать

ISO7721DWR Примечание по применению

8 страницы, 399 КБ

12/08/2011

просматривать
