ISO7341CQDWRQ1 Купить - TI Изолятор интерфейса

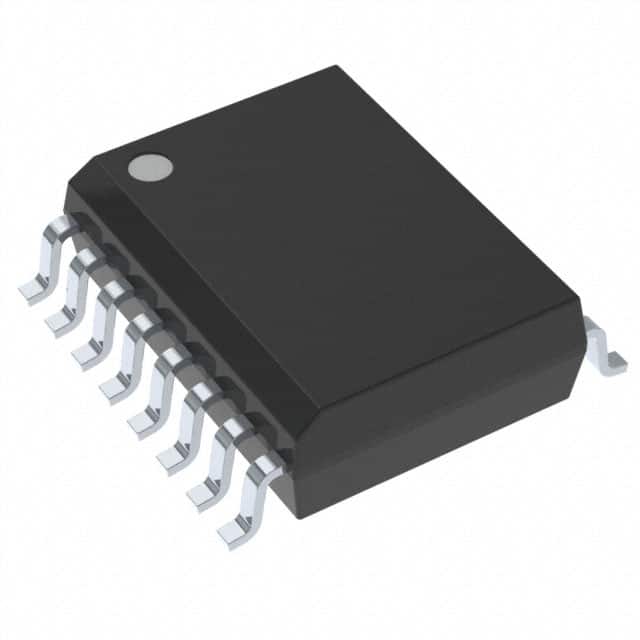

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ISO7341CQDWRQ1

Digital Isolator CMOS 4CH 25Mbps Automotive 16Pin SOIC T/R

Наличие: 1,504 шт.

Адрес доставки: Москва

Цена: ₽ 232.82

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC44443250

Категория продукта:

Изолятор интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ISO7341CQDWRQ1 характеристики

Атрибут	Значение атрибута
Номенклатура	ISO7341CQDWRQ1
Производитель	TI
ЧипСити Номер продукта	CC44443250
Категория продукта	Изолятор интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Время Нарастания/Спада	2.1ns, 1.7ns
Количество Каналов	4 Channel
Рассеяние Мощности	111 mW
Напряжение Изоляции	3000 Vrms
Время падения (Макс)	1.7 ns
Время падения (Макс)	2.1 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	111 mW
Напряжение питания	3V ~ 5.5V
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

ISO7341CQDWRQ1 описание продукта

The ISO734x-Q1 family of devices provides galvanic isolation up to 3000 VRMS for 1 minute per UL 1577 and 4242 VPK per VDE V 0884-10. These devices have four isolated channels comprised of logic input and output buffers separated by a silicon dioxide (SiO2) insulation barrier.
The ISO7340-Q1 device has four channels in forward direction, the ISO7341-Q1 device has three forward and one reverse-direction channels, and the ISO7342-Q1 device has two forward and two reverse-direction channels. In case of input power or signal loss, the default output is _low_ for orderable part numbers with suffix _F_ and _high_ for orderable part numbers without suffix _F_. See the _Device Functional Modes_ section for further details.
Used in conjunction with isolated power supplies, these devices help prevent noise currents on a data bus or other circuits from entering the local ground and interfering with or damaging sensitive circuitry. The ISO734x-Q1 device has integrated noise filter for harsh industrial environment where short noise pulses may be present at the device input pins. The ISO734x-Q1 device has TTL input thresholds and operates from 3-V to 5.5-V supply levels. Through innovative chip design and layout techniques, electromagnetic compatibility of the ISO734x-Q1 family of devices has been significantly enhanced to enable system-level ESD, EFT, surge, and emissions compliance.

Показывать

ISO7341CQDWRQ1 Даташит PDF

29 страницы, 645 КБ

07/25/2015

просматривать

ISO7341CQDWRQ1 Даташит PDF

35 страницы, 1426 КБ

09/02/2016

просматривать

ISO7341CQDWRQ1 Справочное руководство пользователя

19 страницы, 488 КБ

11/03/2014

просматривать

ISO7341CQDWRQ1 Другие Даташит

6 страницы, 53 КБ

10/27/2014

просматривать
