TS912ID Купить - ST Microelectronics Операционный усилитель

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

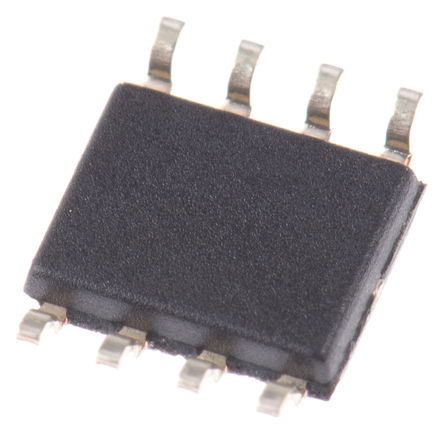

TS912ID

ST Microelectronics

STMICROELECTRONICS TS912ID Operational Amplifier, Dual, 2 Amplifier, 800kHz, 1.3V/µs, 2.7V to 16V, SOIC, 8Pins

Наличие: 45 шт.

Адрес доставки: Москва

Цена: ₽ 203.03

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC11420107

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TS912ID характеристики

Атрибут	Значение атрибута
Номенклатура	TS912ID
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC11420107
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	3.00 V
Ток Питания	400 µA
Количество Цепей	2 Circuit
Количество Каналов	2 Channel
Количество Стежков	8 Position
Коэффициент Ослабления Синфазного Сигнала	60 dB
Ширина Ленты	800 kHz
Скорость Нарастания	1.30 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	1 MHz
Входное Напряжение Смещения	10 mV
Входной Ток Смещения	1 pA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Gain Bandwidth	1.4 MHz
Минимальный диапазон CMRR	60 dB
Напряжение питания	2.7V ~ 16V
Напряжение питания (Макс)	16 V
Длина	4.9 mm
Ширина	3.9 mm
Высота	1.25 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TS912ID описание продукта

The TS912 device is a rail-to-rail CMOS dual operational amplifier designed to operate with a single or dual supply voltage.
The input voltage range Vicmincludes the two supply rails VCC+and VCC-.
The output reaches VCC\- +30 mV, VCC+-40 mV, with RL= 10 kΩ and VCC-+300 mV, VCC+-400 mV, with RL= 600 Ω .
This product offers a broad supply voltage operating range from 2.7 to 16 V and a supply current of only 200 μA/amp. (VCC= 3 V).
Source and sink output current capability is typically 40 mA (at VCC= 3 V), fixed by an internal limitation circuit.
**Key Features**
Rail-to-rail input and output voltage ranges
Single (or dual) supply operation from 2.7 to 16 V
Extremely low input bias current: 1 pA typ.
Low input offset voltage: 2 mV max.
Specified for 600 Ω and 100 Ω loads
Low supply current: 200 μA/amplifier
(VCC = 3 V)
Latch-up immunity
ESD tolerance: 3 kV
Spice macromodel included in this specification
Related products
See TS56x series for better accuracy and smaller packages

Показывать

TS912ID Даташит PDF

21 страницы, 1103 КБ

10/21/2011
