TS5USBA224RSWR Купить - TI Чип USB

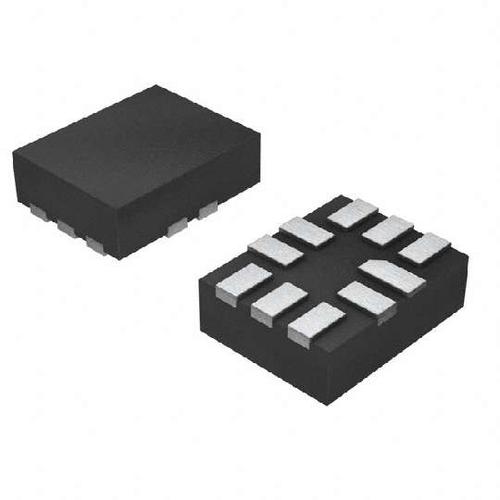

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TS5USBA224RSWR

USB 2.0 High-Speed (480Mbps) and Audio Switches with Negative Signal Capability 10-UQFN -40℃ to 85℃

Наличие: 1,246 шт.

Адрес доставки: Москва

Цена: ₽ 65.06

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1755720

Категория продукта:

Чип USB

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TS5USBA224RSWR характеристики

Атрибут	Значение атрибута
Номенклатура	TS5USBA224RSWR
Производитель	TI
ЧипСити Номер продукта	CC1755720
Категория продукта	Чип USB
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	UQFN-10
Напряжение Питания (DC)	2.70V ~ 5.50V
Ток Питания	6 µA
Количество Каналов	1 Channel
Количество Стежков	10 Position
Скорость Передачи Данных	480 Mbps
Ширина Ленты	650 MHz
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	650 MHz
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	0 V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TS5USBA224RSWR описание продукта

The TS5USBA224 is a double-pole, double throw (DPDT) multiplexer that includes a low-distortion audio switch and a USB 2.0 High-Speed (480Mbps) switch in the same package. This configuration allows the system designer to use a common connector for audio and USB data. The audio switch is designed to allow audio signals to swing below ground which makes this common connector configuration possible.
The TS5USBA224 is powered up using VAUDIO. When ASEL=High, the audio path is selected regardless of the logic level at VBUS. If ASEL=Low and VBUS=High, the USB path is selected. Otherwise if ASEL=Low and VBUS=Low, the audio path is selected.
The TS5USBA224 also features shunt resistors on the audio path to reduce clicks and pops that may be heard when the audio switches are selected.

Показывать

TS5USBA224RSWR Даташит PDF

22 страницы, 991 КБ

06/14/2015

просматривать

TS5USBA224RSWR Даташит PDF

20 страницы, 573 КБ

10/30/2010

просматривать

TS5USBA224RSWR Даташит PDF

20 страницы, 452 КБ

11/06/2014

просматривать

TS5USBA224RSWR Другие Даташит

22 страницы, 782 КБ

просматривать

TS5USBA224RSWR Другие Даташит

22 страницы, 777 КБ

просматривать

TS5USBA224RSWR Другие Даташит

22 страницы, 992 КБ

просматривать

TS5USBA224RSWR Другие Даташит

5 страницы, 239 КБ

02/05/2016

просматривать

TS5USBA224RSWR Другие Даташит

2 страницы, 1423 КБ

02/08/2012

просматривать

TS5USBA224RSWR Файл уведомления

7 страницы, 260 КБ

02/05/2016

просматривать
