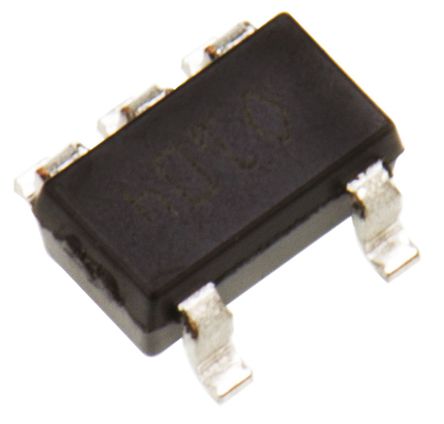

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

Проверка качества компонентов

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Глобальные поставки с
локальной надёжностью

Chipcity принимает
участие в выставке
EXPO ELECTRONICA 2027

13 – 15 АПРЕЛЯ 2027

Москва

TSC101AILT

ST Microelectronics

STMICROELECTRONICS TSC101AILT Current Sense Amplifier, High Side, 1 Amplifier, 8μA, SOT-23, 5Pins, -40℃, 125℃

Наличие: 10,704 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 113.66

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC4655233

Категория продукта:

Буферный усилитель

Упаковка: SOT-23-5

Дата доставки: 7 дней

Оплата:

Обновлено 30.07.2026, 07:48:07(GMT+3)

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

TSC101AILT характеристики

Атрибут	Значение атрибута
Номенклатура	TSC101AILT
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC4655233
Жизненный Цикл Продукта	Active
Категория продукта	Буферный усилитель
Даташит
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SOT-23-5
Напряжение Питания (DC)	4.00V (min)
Рабочее Напряжение	4V ~ 24V
Ток Питания	165 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	5 Position
Коэффициент Ослабления Синфазного Сигнала	105 dB
Ширина Ленты	500 kHz
Скорость Нарастания	900 mV/μs
Входное Напряжение Смещения	1.5 mV
Входной Ток Смещения	8 µA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	500 kHz
Gain Bandwidth	90 dB
Минимальный диапазон CMRR	90 dB
Напряжение питания	4V ~ 24V
Напряжение питания (Макс)	24 V
Напряжение питания (мин)	4 V
Длина	3 mm
Ширина	1.75 mm
Высота	1.3 mm
Рабочая Температура	-40℃ ~ 125℃
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

TSC101AILT описание продукта

The TSC101AILT is a high-side Current Sense Amplifier for use with photovoltaic systems. The TSC101 measures a small differential voltage on a high-side shunt resistor and translates it into a ground-referenced output voltage. The gain is internally fixed. The input common-mode and power supply voltages are independent. The common-mode voltage can range from 2.8 to 30V in operating conditions and up to 60V in absolute maximum rating conditions. The current consumption below 300µA and the wide supply voltage range enable the power supply to be connected to either side of the current measurement shunt with minimal error.
Wide input common-mode voltage range
Low quiescent current
Independent supply and input common-mode voltages
Buffered output
-0.3 to 60V (load-dump) Wide common-mode surviving range
300µA Low current consumption
