ISO1H811G Купить - Infineon Драйвер FET

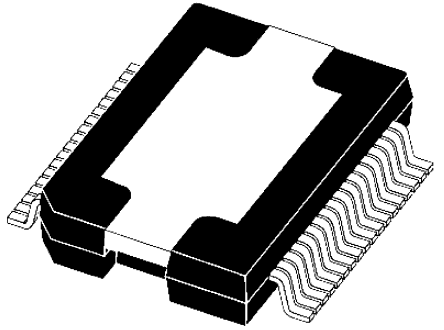

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ISO1H811G

Infineon

INFINEON ISO1H811G Power Load Switch, Galvanic Isolated, High Side, Active Low, 8Outputs, 5.5V, 0.625A, SOIC-36

Наличие: 5,100 шт.

Адрес доставки: Москва

Цена: ₽ 536.41

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Infineon

ЧипСити Номер продукта:

CC9521831

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 28.07.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ISO1H811G характеристики

Атрибут	Значение атрибута
Номенклатура	ISO1H811G
Производитель	Infineon
ЧипСити Номер продукта	CC9521831
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	36 Pin
Корпус/Пакет	PG-DSO-36
Количество Выходных Интерфейсов	8 Output
Входное Напряжение (DC)	5.50 V
Ток Питания	10 mA
Количество Стежков	36 Position
Рассеяние Мощности	3.3 W
Выходной ток (Макс)	625 mA
Выходной ток (мин)	0.7 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-25 ℃
Рассеиваемая Мощность (Макс)	3300 mW
Напряжение питания	11V ~ 35V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	3 V
Входное напряжение	5.5 V
Рабочая Температура	-25℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ISO1H811G описание продукта

The ISO1H811G is a galvanically isolated 8-bit Data Interface provides 8 fully protected high-side Power Switch that can handle currents up to 625mA. An 8 bit parallel µC compatible interface allows connecting the IC directly to a µC system. The input interface supports also a direct control mode and is designed to operate with 3.3/5V CMOS compatible levels. The data transfer from input to output side is realized by the integrated Coreless Transformer Technology.
Parallel interface
Direct control mode
High common mode transient immunity
Short-circuit protection
Maximum current internally limited
Overload protection
Overvoltage protection (including load dump)
Undervoltage shutdown with autorestart and hysteresis
Switching inductive loads
Common output disable pin
Thermal shutdown with restart
Thermal independence of separate channels
Common diagnostic output
Loss of GNDbb and loss of Vbb protection
Reverse output voltage protection
Isolated return path for DIAG signal
Vbb monitoring

Показывать

ISO1H811G Даташит PDF

21 страницы, 1610 КБ

10/17/2014
