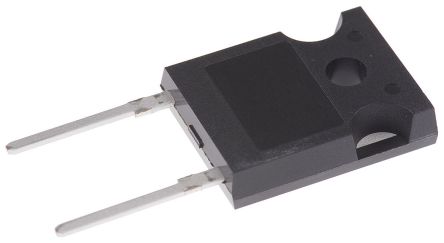

ISL9R30120G2 Купить - Fairchild Телевизионные диоды

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ISL9R30120G2

Fairchild

FAIRCHILD SEMICONDUCTOR ISL9R30120G2 Standard Power Diode, 1.2kV, 30A, Single, 3.3V, 100ns, 325A

Наличие: 9,418 шт.

Адрес доставки: Москва

Цена: ₽ 70.46

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC50071037

Категория продукта:

Телевизионные диоды

3D модель

Оплата:

Обновлено 23.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ISL9R30120G2 характеристики

Атрибут	Значение атрибута
Номенклатура	ISL9R30120G2
Производитель	Fairchild
ЧипСити Номер продукта	CC50071037
Категория продукта	Телевизионные диоды
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	2 Pin
Корпус/Пакет	TO-247-2
Номинальное Напряжение (DC)	1.20 kV
Номинальный Ток	30.0 A
Ёмкость	115 pF
Выходной Ток	≤30.0 A
Напряжение в Прямом Направлении	3.3V @30A
Полярность	Standard
Тепловое Сопротивление	1℃/W (RθJC)
Обратное время восстановления	100 ns
Прямой ток	30 A
Максимальный ток перенапряжения (Ifsm)	325 A
Максимальное прямое напряжение (Макс)	3.3 V
Прямой ток (макс)	30 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Длина	15.87 mm
Ширина	4.82 mm
Высота	20.82 mm
Рабочая Температура	-55℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ISL9R30120G2 описание продукта

The ISL9R30120G2 is a STEALTH™ Standard Power Diode optimized for low-loss performance in high-frequency hard switched applications. The STEALTH™ family exhibits low reverse recovery current (Irr) and exceptionally soft recovery under typical operating conditions. This device is intended for use as a freewheeling or boost diode in power supplies and other power switching applications. The low Irr and short ta phase reduce loss in switching transistors. The soft recovery minimizes ringing, expanding the range of conditions under which the diode may be operated without the use of additional snubber circuitry. Consider using the STEALTH™ diode with an SMPS IGBT to provide the most efficient and highest power density design.
269ns at IF=30A Stealth recovery
High reliability
Avalanche energy rated

Показывать

ISL9R30120G2 Даташит PDF

7 страницы, 447 КБ

05/28/2002
