ISL83202IBZ Купить - Intersil Драйвер FET

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

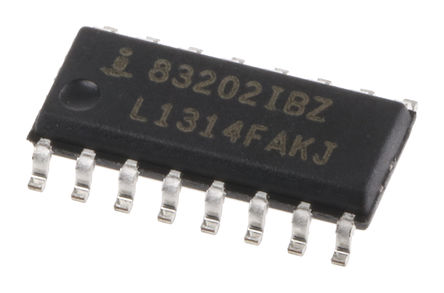

ISL83202IBZ

Intersil

MOSFET DRVR 1A 4Out Hi/Lo Side Full Brdg/Half Brdg/H Brdg Inv/Non-Inv 16Pin SOIC N

Наличие: 1,056 шт.

Адрес доставки: Москва

Цена: ₽ 251.63

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Intersil

ЧипСити Номер продукта:

CC38045266

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ISL83202IBZ характеристики

Атрибут	Значение атрибута
Номенклатура	ISL83202IBZ
Производитель	Intersil
ЧипСити Номер продукта	CC38045266
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	8.50V (min)
Время Нарастания/Спада	9 ns
Количество Выходных Интерфейсов	4 Output
Выходной Ток	1 A
Количество Стежков	16 Position
Время Нарастания	20 ns
Время падения	20 ns
Время падения (Макс)	20 ns
Время падения (Макс)	20 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Напряжение питания	8.5V ~ 15V
Напряжение питания (Макс)	15 V
Напряжение питания (мин)	8.5 V
Длина	10 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

ISL83202IBZ описание продукта

The ISL83202IBZ is a medium-frequency H-Bridge FET Driver capable of 1A (typical) of peak drive current that is designed to drive high- and low-side N-channel MOSFETs in medium voltage applications. Optimized for PWM motor control and uninterruptible power supply systems, enables simple and flexible bridge-based design. With typical input-to-output propagation delays as low as 25ns and with a user programmable dead-time range of 0.1 to 4.5µs, the ISL83202 is ideal for switching frequencies up to 200kHz. The dead-time of the ISL83202 is programmable via a single resistor. The ISL83202"s four independent driver control inputs (ALI, AHI, BLI and BHI) allow driving of every possible switch combination except those that would cause a shoot-through condition. A global disable input, DIS, overrides input control and causes the ISL83202 to refresh the bootstrap capacitor when pulled low. Integrated under-voltage protection and shoot-through protection ensure reliable system operation.
Independently drives 4 N-channel FETs in half bridge or full bridge configurations
70VDC Bootstrap supply max voltage
Drives a 1000pF load in free air at +50°C with rise and fall times of 15ns (typical)
User-programmable dead time from 0.1 to 4.5µs
DIS (Disable) overrides input control and refreshes bootstrap capacitor when pulled low
Input logic thresholds compatible with 5 to 15V logic levels
Shoot-through protection
Under-voltage protection
ESD sensitive device, take proper precaution while handling the device.
