ISL83491IBZ Купить - Intersil Чип интерфейса

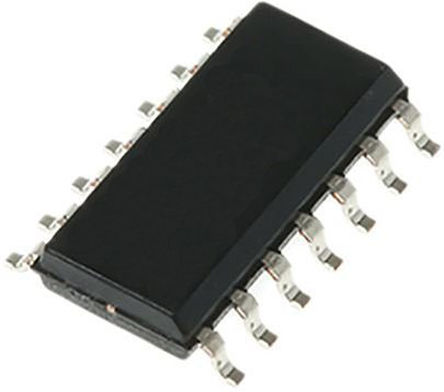

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ISL83491IBZ

Intersil

INTERSIL ISL83491IBZ Transceiver RS422/RS485, 10Mbps, Full Duplex, 3V-3.6V supply, SOIC-14

Наличие: 1,047 шт.

Адрес доставки: Москва

Цена: ₽ 66.63

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Intersil

ЧипСити Номер продукта:

CC25143872

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ISL83491IBZ характеристики

Атрибут	Значение атрибута
Номенклатура	ISL83491IBZ
Производитель	Intersil
ЧипСити Номер продукта	CC25143872
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	SOIC-14
Напряжение Питания (DC)	3.30 V, 3.30 V (max)
Ток Питания	750 µA
Скорость Передачи Данных	10.0 Mbps
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	3 V
Длина	8.75 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ISL83491IBZ описание продукта

The ISL83491IBZ is a BiCMOS powered Single Transceiver meets both the RS-485 and RS-422 standards for balanced communication. Unlike competitive devices, this Intersil family is specified for 10% tolerance supplies. It utilizes slew rate limited drivers which reduce EMI and minimizes reflections from improperly terminated transmission lines or un-terminated stubs in multi-drop and multipoint applications. Logic inputs accept signals in excess of 5.5V, making them compatible with 5V logic families. Receiver (Rx) inputs feature a fail-safe if open design, which ensures a logic high output if Rx inputs are floating. The device presents a single unit load to the RS-485 bus, which allows up to 32 transceivers on the network. Driver (Tx) outputs are short circuit protected, even for voltages exceeding the power supply voltage. Additionally, on-chip thermal shutdown circuitry disables the Tx outputs to prevent damage if power dissipation becomes excessive.
Interoperable with 5V logic
Single unit load allows up to 32 devices on the bus
Slew rate limited versions for error free data transmission
Full duplex and half duplex pin-outs
Current limiting and thermal shutdown for driver overload protection
Low current shutdown mode
