IRL80HS120 Купить - Infineon

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

IRL80HS120

Infineon

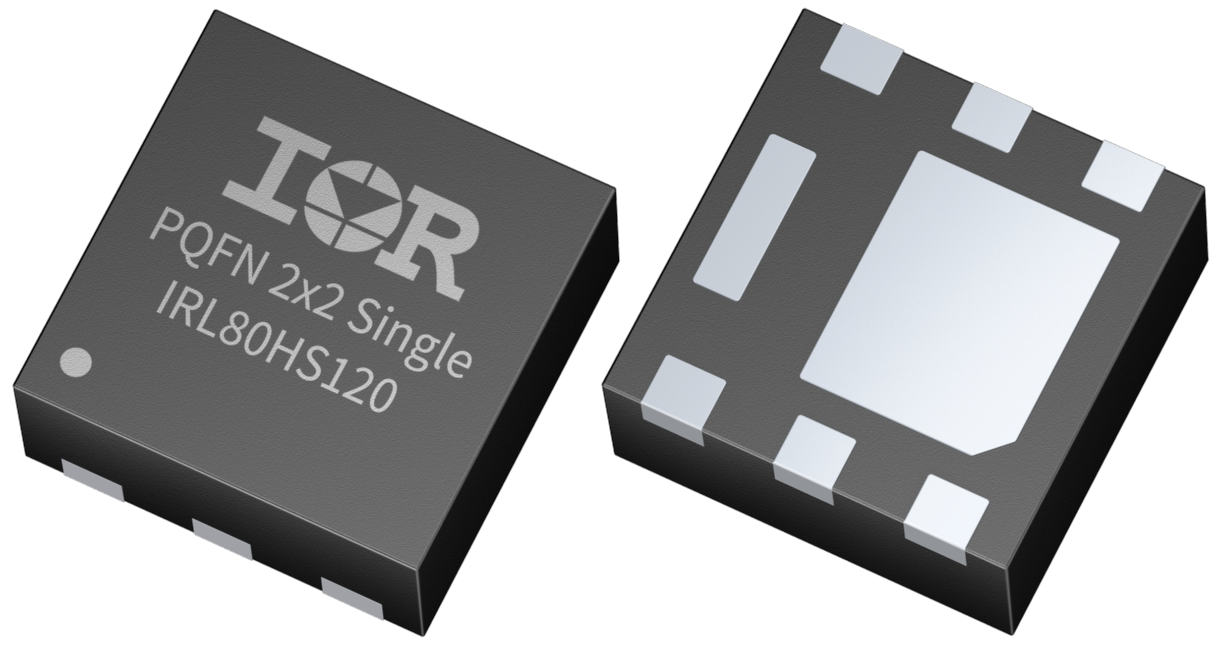

Trans MOSFET N-CH Si 80V 6A 6Pin PQFN EP T/R

Наличие: 50,530 шт.

Адрес доставки: Москва

Цена: ₽ 33.71

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Infineon

ЧипСити Номер продукта:

CC46769379

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

IRL80HS120 характеристики

Атрибут	Значение атрибута
Номенклатура	IRL80HS120
Производитель	Infineon
ЧипСити Номер продукта	CC46769379
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	PG-TSDSON-6
Количество Стежков	6 Position
Сопротивление Сток-исток (Открытого Канала)	0.025 Ω
Рассеяние Мощности	2.5 W
Пороговое Напряжение	1.7 V
Напряжение Сток-исток (Vds)	80 V
Время Нарастания	22 ns
Входная емкость (Ciss)	540pF @25V(Vds)
Время падения	10 ns
Рабочая температура (Макс)	175 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	11.5W (Tc)
Материал	Silicon
Рабочая Температура	-55℃ ~ 175℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

IRL80HS120 описание продукта

Description:
Available in three different voltage classes (60V, 80V and 100V), Infineon’s new logic level power MOSFETs are highly suitable for wireless charging, telecom and adapter applications. The PQFN 2x2 package is especially suited for high speed switching and form factor critical applications. It enables higher power density and improved efficiency as well as significant space saving.
Summary of Features:
Lowest FOM (R DS(on) x Q g/gd)
Optimized Q g, C oss, and Q rr for fast switching
Logic level compatibility
Tiny PQFN 2x2mm package
Benefits:
Smallest package footprint
Higher power density designs
Higher switching frequency
Reduced parts count wherever 5V supplies are available
Driven directly from microcontrollers (slow switching)
System cost reduction
Target Applications:
Wireless charging
Telecom
Adapter

Показывать

IRL80HS120 Даташит PDF

16 страницы, 1083 КБ

06/20/2017
