X9C103SZ Купить - Intersil Цифровой потенциометр

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

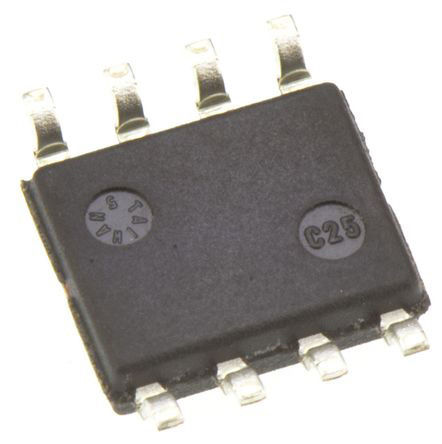

X9C103SZ

Intersil

X9C103SZ, Digital Potentiometer 10K 100Position Linear Serial-3 Wire 8Pin SOIC

Наличие: 4,330 шт.

Адрес доставки: Москва

Цена: ₽ 265.01

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Intersil

ЧипСити Номер продукта:

CC23827400

Категория продукта:

Цифровой потенциометр

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

X9C103SZ характеристики

Атрибут	Значение атрибута
Номенклатура	X9C103SZ
Производитель	Intersil
ЧипСити Номер продукта	CC23827400
Категория продукта	Цифровой потенциометр
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	4.50V (min)
Допустимое Отклонение Ёмкости	±20 %
Номинальная Мощность	10.0 mW
Ток Питания	1 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Сопротивление	10 kΩ
Допустимое Отклонение Сопротивления	±20 %
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	4.5V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	0℃ ~ 70℃
Коэффициент Температуры	±300 ppm/℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/06/16
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

X9C103SZ описание продукта

The X9C103SZ is a Digitally Controlled (XDCP) Potentiometer consists of a resistor array, wiper switches, a control section and non-volatile memory. The wiper position is controlled by a three-wire interface. The potentiometer is implemented by a resistor array composed of 99 resistive elements and a wiper switching network. Between each element and at either end are tap points accessible to the wiper terminal. The position of the wiper element is controlled by the CS, U/D and INC inputs. The position of the wiper can be stored in non-volatile memory and then be recalled upon a subsequent power-up operation. The device can be used as a three-terminal potentiometer or as a two-terminal variable resistor in a wide variety of applications ranging from control to signal processing to parameter adjustment.
Solid-state potentiometer
Three-wire serial interface
100 Wiper tap points
Wiper position stored in non-volatile memory and recalled on power-up
99 Resistive elements - Temperature compensated, ±5V terminal voltages
Low power CMOS - VCC = 5V, 3mA maximum active current, 750µA maximum standby current
High reliability - 100,000 endurance data changes per bit
100 years Register data retention
ESD sensitive device, take proper precaution while handling the device.
