| Атрибут | Значение атрибута | |
|---|---|---|

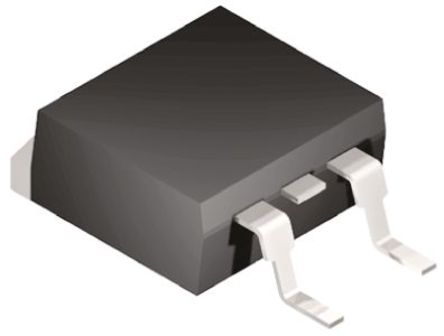

| Номенклатура | IRF9530NSPBF | |
| Производитель | Infineon | |
| ЧипСити Номер продукта | CC10563593 | |
| Категория продукта | Труба MOS | |
| Даташит | Datasheet | |
| 3D модель | 3D модель | |
| Стиль Монтажа | Surface Mount | |
| Количество Выводов | 3 Pin | |
| Корпус/Пакет | TO-263-3 | |
| Номинальная Мощность | 3.8 W | |
| Количество Каналов | 1 Channel | |
| Количество Стежков | 3 Position | |
| Сопротивление Сток-исток (Открытого Канала) | 0.2 Ω | |
| Полярность | P-CH | |
| Рассеяние Мощности | 79 W | |
| Пороговое Напряжение | 4 V | |
| Напряжение Сток-исток (Vds) | 100 V | |
| Пробивное Напряжение (Стока-исток) | 100 V | |
| Непрерывный Ток Стока (Ids) | 14A | |
| Время Нарастания | 58 ns | |
| Входная емкость (Ciss) | 760pF @25V(Vds) | |
| Время падения | 46 ns | |
| Рабочая температура (Макс) | 175 ℃ | |
| Рабочая температура (мин) | -55 ℃ | |
| Рассеиваемая Мощность (Макс) | 3.8W (Ta), 79W (Tc) | |
| Длина | 10.67 mm | |
| Ширина | 9.65 mm | |
| Высота | 4.83 mm | |
| Материал | Silicon | |
| Рабочая Температура | -55℃ ~ 175℃ (TJ) | |
| Жизненный Цикл Продукта | Not Recommended for New Designs | |
| Упаковка | Tube | |
| RoHS Комплаенс | RoHS Compliant | |
| Бессвинцовая Статус | Lead Free | |
| REACH SVHC Compliance Edition | 2015/12/17 | |
|
