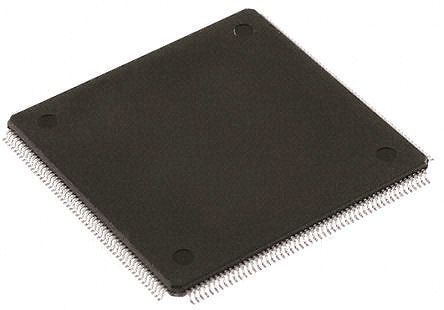

STM32F746BGT6

ST Microelectronics

MCU 32Bit ARM Cortex M7 RISC 1Mb Flash 1.8V/2.5V/3.3V 208Pin LQFP Tray

Наличие: 4,592 шт.

Адрес доставки: Москва

Цена: ₽ 831.72

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC9900246

Категория продукта:

Микроконтроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

STM32F746BGT6 характеристики

Атрибут	Значение атрибута
Номенклатура	STM32F746BGT6
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC9900246
Категория продукта	Микроконтроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	208 Pin
Корпус/Пакет	LQFP-208
Частота	216 MHz
Количество Стежков	208 Position
Тактовая Частота	216 MHz
Размер ОЗУ	340 KB
Количество Битов	32 Bit
Рассеяние Мощности	1053 mW
Количество АЦП	3 ADC
Количество входов и выходов	168 Input IO
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1053 mW
Количество ЦАПов	1 DAC
Напряжение питания	1.7V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	1.7 V
Длина	28.2 mm
Ширина	28.2 mm
Высота	1.45 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	3A991A2
	Показывать Просмотр аналоги замена

STM32F746BGT6 описание продукта

The STM32F746BGT6 is a STM32F7 series high performance ARM based Cortex-M7 32bit microcontroller in 208 pin LQFP package. This general purpose microcontroller with FPU, adaptive real time accelerator (ART Accelerator) and L1 cache has 32bit RISC core operating at up to 216MHz frequency. The Cortex-M7 core has single floating point unit (SFPU) precision which supports all ARM single precision data processing instructions and data types. It also implements a full set of DSP instructions and memory protection unit (MPU) which enhances the application security. The STM32F746 microcontroller incorporates high speed embedded memories, 1024bytes of OTP memory, an extensive range of enhanced I/Os and peripherals connected to two APB buses, two AHB buses, 32bit multi AHB bus matrix and multi layer AXI interconnect supporting internal and external memories access.
1MB of flash memory and 340KB of SRAM (320KB system, 16KB instruction and 4KB backup SRAM)
Ethernet, 6/3 SPI/I2S, 4 I2C, 4/4 USART/UART, USB OTG FS/HS, 2 CAN, 2 SAI, SPDIFRX, SDMMC interfaces
168 I/O ports with interrupt capability
8bit to 14bit parallel camera interface up to 54Mbytes/s
Ten general purpose, two advanced control, two basic and one low power timers
LCD-TFT controller up to XGA resolution with dedicated Chrom-ART accelerator for DMA2D
Three 12bit, 2.4MSPS ADC with 24 channels and 7.2MSPS in triple interleaved mode
Two 12bit D/A converters and 16 stream DMA controller with FIFOs and burst support
Operating voltage from 1.7V to 3.6V
Operating temperature range from -40°C to 85°C
