IRAMX16UP60B Купить - Infineon Драйвер электродвигателя

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

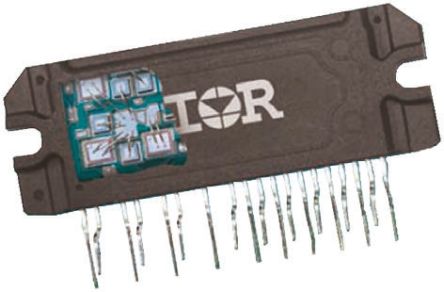

IRAMX16UP60B

Infineon

Controller, Motion; DIP; 25; 20V; 600V; 16A; 465muJ; 3W; 150℃; 165muA; 20 + 0.3V

Наличие: 2,570 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 1,848.91

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

Infineon

ЧипСити Номер продукта:

CC41733744

Категория продукта:

Драйвер электродвигателя

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 01.05.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

IRAMX16UP60B характеристики

Атрибут	Значение атрибута
Номенклатура	IRAMX16UP60B
Производитель	Infineon
ЧипСити Номер продукта	CC41733744
Жизненный Цикл Продукта	В производстве
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	23 Pin
Корпус/Пакет	SIP-2
Частота	20 KHz
Рабочее Напряжение	12V ~ 20V
Количество Выходных Интерфейсов	3 Output
Выходное Напряжение	450 V
Выходной Ток	16 A
Ток Питания	165 μA
Количество Каналов	3 Channel
Рассеяние Мощности	3 W
Напряжение Изоляции	2000 Vrms
Частота Переключения	20.0 kHz
Пробивное Напряжение (Коллектор-Эмиттер)	600 V
Входной Ток Смещения	200 μA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Температура соединения (Макс)	150 ℃
Напряжение питания	12.20 VDC
Длина	62 mm
Ширина	5.5 mm
Высота	25.8 mm
Рабочая Температура	-40℃ ~ 150℃
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

IRAMX16UP60B описание продукта

IRAMX16UP60B is a iMOTION series 16A, 600V integrated power hybrid IC with internal shunt resistor for appliance motor drives applications and compressor drivers. It offers an extremely compact, high performance AC motor driver in a single isolated package to simplify design. This advanced HIC is a combination of low VCE(on) punch through IGBT technology and the industry benchmark 3 phase high voltage, high speed driver in a fully isolated thermally enhanced package. A built in temperature monitor and over current protection, along with the short circuit rated IGBTs and integrated under voltage lockout function, deliver high level of protection and fail safe operation. Using a single in line package (SiP2) with full transfer mould structure minimizes PCB space and resolve isolation problems to heat sink.
Internal shunt resistor
Integrated gate drivers and bootstrap diodes
Temperature monitor
Under voltage lockout for all channels
Matched propagation delay for all channels
Schmitt triggered input logic
Cross conduction prevention logic
Lower di/dt gate driver for better noise immunity
Motor power range 0.75KW to 2.2KW/85Vac to 253Vac
Isolation 2000VRMS/min

Показывать

IRAMX16UP60B Даташит PDF

17 страницы, 453 КБ

08/03/2005

просматривать

IRAMX16UP60B Даташит PDF

17 страницы, 263 КБ

08/03/2005

просматривать

IRAMX16UP60B Справочное руководство пользователя

3 страницы, 369 КБ

03/14/2017

просматривать

IRAMX16UP60B Другие Даташит

17 страницы, 263 КБ

08/03/2005

просматривать

IRAMX16UP60B Другие Даташит

4 страницы, 210 КБ

06/16/2017

просматривать

IRAMX16UP60B Другие Даташит

2 страницы, 46 КБ

08/12/2013

просматривать

IRAMX16UP60B Файл уведомления

4 страницы, 210 КБ

06/16/2017

просматривать
