FODM8801C Купить - Fairchild Оптопара/ оптоизолятор

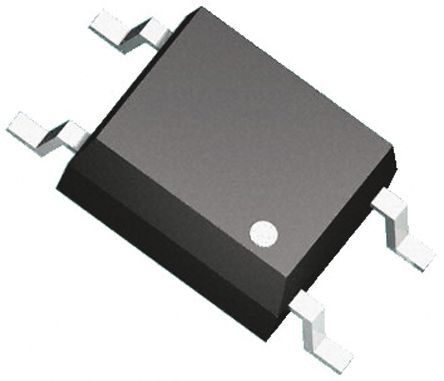

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FODM8801C

Fairchild

FAIRCHILD SEMICONDUCTOR FODM8801C Optocoupler, Transistor Output, 1Channel, SSOP, 4Pins, 20mA, 3.75kV, 200%

Наличие: 992 шт.

Адрес доставки: Москва

Цена: ₽ 59.64

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC101294384

Категория продукта:

Оптопара/ оптоизолятор

3D модель

Оплата:

Обновлено 31.05.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FODM8801C характеристики

Атрибут	Значение атрибута
Номенклатура	FODM8801C
Производитель	Fairchild
ЧипСити Номер продукта	CC101294384
Категория продукта	Оптопара/ оптоизолятор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	4 Pin
Корпус/Пакет	4-Mini-Flat
Время Нарастания/Спада	5µs, 5.5µs
Выходное Напряжение	75 V
Количество Каналов	1 Channel
Количество Стежков	4 Position
Напряжение в Прямом Направлении	1.35 V
Входной Ток	20.0 mA
Рассеяние Мощности	0.15 W
Время Нарастания	5 µs
Напряжение Изоляции	3750 Vrms
Прямой ток	20 mA
Выходное напряжение (Макс)	75 V
Входной ток (мин)	20 mA
Обратное напряжение пробоя	6 V
Максимальное прямое напряжение (Макс)	1.8 V
Прямой ток (макс)	20 mA
Время падения	5.5 µs
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	150 mW
Высота	2.11 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

FODM8801C описание продукта

Description
In the OptoHiT™ series, the FODM8801 is a first-of-kind phototransistor, utilizing Fairchild’s leading-edge proprietary process technology to achieve high operating temperature characteristics, up to 125°C. The opto coupler consists of an aluminum gallium arsenide (AlGaAs) infrared light-emitting diode (LED) optically coupled to a phototransistor, available in a compact half pitch, mini-flat, 4-pin package. It delivers high current transfer ratio at very low input current. The input-output isolation voltage, VISO, is rated at 3750 VACRMS.
Features
■ Utilizing Proprietary Process Technology to Achieve High Operating Temperature: up to 125°C
■ Guaranteed Current Transfer Ratio (CTR) Specifications Across Full Temperature Range
– Excellent CTR Linearity at High-Temperature
– CTR at Very Low Input Current, IF
■ High Isolation Voltage Regulated by Safety Agency:
C-UL / UL1577, 3750 VACRMS for 1 minute and DIN EN/IEC60747-5-5
■ Compact Half-Pitch, Mini-Flat, 4-Pin Package (1.27 mm Lead Pitch, 2.4 mm Maximum Standoff Height)
■ > 5mm Creepage and Clearance Distance
■ Applicable to Infrared Ray Reflow, 245°C
Applications
■ Primarily Suited for DC-DC Converters
■ Ground-Loop Isolation, Signal-Noise Isolation
■ Communications – Adapters, Chargers
■ Consumer – Appliances, Set-Top Boxes
■ Industrial – Power Supplies, Motor Control, Programmable Logic Control

Показывать

FODM8801C Даташит PDF

14 страницы, 3183 КБ

просматривать

FODM8801C Другие Даташит

14 страницы, 343 КБ

просматривать
