FPF1009 Купить - Fairchild Контролер нагрузки

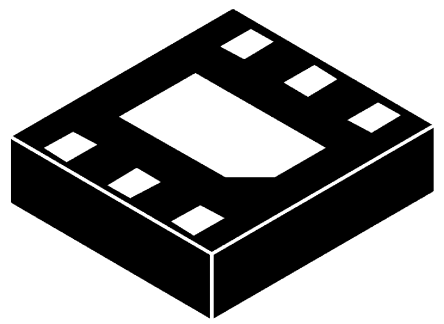

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FPF1009

Fairchild

FPF1009 Series 1.2 to 5.5V 1.5A 40mOhm P-Channel Load Switch - MICROFET-6

Наличие: 1,009 шт.

Адрес доставки: Москва

Цена: ₽ 46.86

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC13319430

Категория продукта:

Контролер нагрузки

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FPF1009 характеристики

Атрибут	Значение атрибута
Номенклатура	FPF1009
Производитель	Fairchild
ЧипСити Номер продукта	CC13319430
Категория продукта	Контролер нагрузки
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	MicroFET-6
Номинальная Мощность	1.2 W
Количество Выходных Интерфейсов	1 Output
Рассеяние Мощности	1200 mW
Выходной ток (Макс)	1.5 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1200 mW
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.2 V
Входное напряжение	1.2V ~ 5.5V
Длина	2 mm
Ширина	2 mm
Высота	0.75 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

FPF1009 описание продукта

General Description
The FPF1007/8/9 are low RDSP-Channel MOSFET load switches offered in a selection of 10 µs, 80 µs, and 1 ms slew rate turn-on options for transient / in-rush current control. To support trends in mobile application requirements, the minimum operating input voltage has been reduced down to 1.2 V, the input current leakage has been minimized to extend battery life, and the ESD-protection has been designed to withstand a minimum of 8 kV (HBM) and 2 kV (CDM).
Features
1.2 to 5.5 V Input Voltage Range
Typical RON= 30 mΩat VIN= 5.5 V
Typical RON= 40 mΩat VIN= 3.3 V
Fixed Three Different Turn-on Rise Time 10 µs / 80 µs / 1 ms
Low < 10 µA at VIN = 3.3 V Quiescent Current
Internal ON Pin Pull Down
Output Discharge Function
ESD Protection above 8000 V HBM and 2000 V CDM
RoHS Compliant
Applications
PDAs
Cell Phones
GPS Devices
MP3 Players
Digital Cameras
Peripheral Ports
Hot-Swap Supplies
Notebook Computers

Показывать

FPF1009 Даташит PDF

12 страницы, 1228 КБ

просматривать

FPF1009 Другие Даташит

14 страницы, 1160 КБ

просматривать

FPF1009 Чертежные схемы

1 страницы, 91 КБ

05/15/2014

просматривать
