IRAMS10UP60B Купить - Infineon Драйвер FET

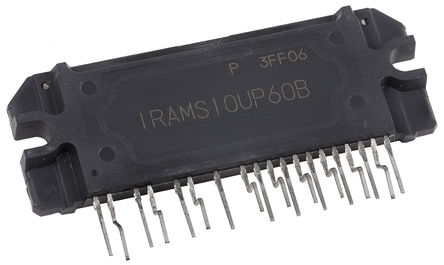

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

IRAMS10UP60B

Infineon

Controller; Motion; DIP; 25; 20V; 600V; 10A; 275muJ; 2.2W; 150℃; 165muA; 20 + 0.3V

Наличие: 2,748 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 2,262.60

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

Infineon

ЧипСити Номер продукта:

CC33718396

Категория продукта:

Драйвер FET

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 01.05.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

IRAMS10UP60B характеристики

Атрибут	Значение атрибута
Номенклатура	IRAMS10UP60B
Производитель	Infineon
ЧипСити Номер продукта	CC33718396
Жизненный Цикл Продукта	В производстве
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	23 Pin
Корпус/Пакет	SIP-1
Частота	20 KHz
Количество Выходных Интерфейсов	3 Output
Выходное Напряжение	450 V
Выходной Ток	10 A
Ток Питания	165 μA
Количество Стежков	23 Position
Рассеяние Мощности	2.2 W
Напряжение Изоляции	2000 Vrms
Частота Переключения	20 kHz
Пробивное Напряжение (Коллектор-Эмиттер)	600 V
Входной Ток Смещения	200 μA
Выходной ток (Макс)	10 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Температура соединения (Макс)	150 ℃
Рассеиваемая Мощность (Макс)	27000 mW
Напряжение питания	20 V
Напряжение питания (Макс)	20 V
Напряжение питания (мин)	12 V
Длина	62 mm
Ширина	5 mm
Высота	22.3 mm
Рабочая Температура	-40℃ ~ 150℃
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

IRAMS10UP60B описание продукта

The IRAMS10UP60B is an Integrated Power Module developed and optimized for electronic motor control in appliance applications such as washing machines and refrigerators. Plug N drive technology offers an extremely compact, high performance AC motor-driver in a single isolated package for a very simple design. An internal shunt is also included and offers easy current feedback and over-current monitor for precise and safe operation. A built-in temperature monitor and over-current protection, along with the short-circuit rated IGBTs and integrated under-voltage lockout functions, deliver high level of protection and fail-safe operation. The integration of the bootstrap diodes for the high-side driver section and the single polarity power supply required to drive the internal circuitry, simplify the utilization of the module and deliver further cost reduction advantages.
Internal shunt resistor
Integrated gate drivers and bootstrap diodes
Temperature monitor
Under voltage lockout for all channels
Matched propagation delay for all channels
Schmitt-triggered input logic
Cross-conduction prevention logic
Lower di/dt gate driver for better noise immunity
0.4 to 0.75kW/85 to 253VAC Motor power range
2000VRMS/1min and CTI >600V Isolation
