AD585AQ Купить - ADI Буферный усилитель

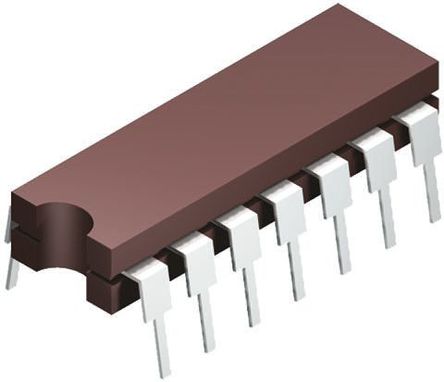

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD585AQ

ADI

Sample and Hold 1CH 5us 14Pin CDIP Tube Sample and Hold 1CH 5us 14Pin CDIP Tube Sample and Hold 1CH 5us 14Pin C...

Наличие: 28 шт.

Адрес доставки: Москва

Цена: ₽ 274.70

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1315993

Категория продукта:

Буферный усилитель

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD585AQ характеристики

Атрибут	Значение атрибута
Номенклатура	AD585AQ
Производитель	ADI
ЧипСити Номер продукта	CC1315993
Категория продукта	Буферный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	14 Pin
Корпус/Пакет	CDIP-14
Напряжение Питания (DC)	15.0 V
Рабочее Напряжение	5V ~ 18V
Ток Питания	10 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	14 Position
Ширина Ленты	2 MHz
Скорость Нарастания	10.0 V/μs
Входное Напряжение Смещения	2 mV
Входной Ток Смещения	2 nA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-25 ℃
Полоса пропускания 3 дБ	2 MHz
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	5 V
Длина	19.94 mm
Ширина	7.87 mm
Высота	3.76 mm
Рабочая Температура	-25℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
Военный Класс	Yes
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

AD585AQ описание продукта

The AD585AQ is a complete monolithic Sample and Hold Amplifier consisting of a high performance Op-amp in series with an ultralow leakage analog switch and a FET input integrating amplifier. An internal holding capacitor and matched applications resistors have been provided for high precision and applications flexibility. The performance of the AD585 makes it ideal for high speed 10- and 12-bit data acquisition systems, where fast acquisition time, low sample-to-hold offset and low droop are critical. The AD585 can acquire a signal to ±0.01% in 3ms maximum and then hold that signal with a maximum sample-to-hold offset of 3mV and less than 1mV/ms droop, using the on-chip hold capacitor. If lower droop is required, it is possible to add a larger external hold capacitor. The high speed analog switch used in the AD585 exhibits aperture jitter of 0.5ns, enabling the device to sample full scale (20V peak-to-peak) signals at frequencies up to 78kHz with 12-bit precision.
Internal hold capacitor
Internal application resistors
1.0mV/ms Maximum low droop rate
3mV Maximum sample/hold offset step
0.5ns Aperture jitter
