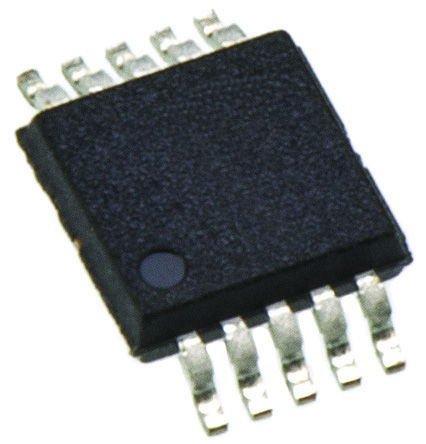

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

INA226AIDGST

Current Sense Amplifier, Bi-Directional Current, 1 Amplifier, 10μA, MSOP, 10Pins, -40℃, 125℃

Наличие: 282 шт.

Адрес доставки: Москва

Цена: ₽ 279.07

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC3110600

Категория продукта:

Управление питанием

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

INA226AIDGST характеристики

Атрибут	Значение атрибута
Номенклатура	INA226AIDGST
Производитель	TI
ЧипСити Номер продукта	CC3110600
Категория продукта	Управление питанием
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	VSSOP-10
Напряжение Питания (DC)	2.70V (min)
Выходной Ток	10 mA
Ток Питания	330 µA
Количество Стежков	10 Position
Коэффициент Ослабления Синфазного Сигнала	140 dB
Ширина Ленты	7 kHz
Входное Напряжение Смещения	2.5 µV
Входной Ток Смещения	10 µA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
точность	±0.02 %
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.7 V
Входное напряжение	0V ~ 36V
Длина	3.1 mm
Ширина	3.1 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

INA226AIDGST описание продукта

The INA226AIDGST is a Current Shunt and Power Monitor with an I²C™- or SMBUS-compatible interface. The device monitors both a shunt voltage drop and bus supply voltage. Programmable calibration value, conversion times and averaging, combined with an internal multiplier, enable direct readouts of current in amperes and power in watts. The INA226AIDGST senses current on common-mode bus voltages that can vary from 0 to 36V, independent of the supply voltage. The device operates from a single 2.7 to 5.5V supply, drawing a typical of 330µA of supply current. The device is specified over the operating temperature range between -40°C and 125°C and features up to 16 programmable addresses on the I²C-compatible interface.
Senses bus voltage from 0 to 36V
High-side or low-side sensing
Reports current, voltage and power
0.1% Gain error (maximum) and 10µV offset (maximum) high accuracy
Configurable averaging options
16 Programmable addresses
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
