INA220AIDGST Купить - TI Операционный усилитель

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

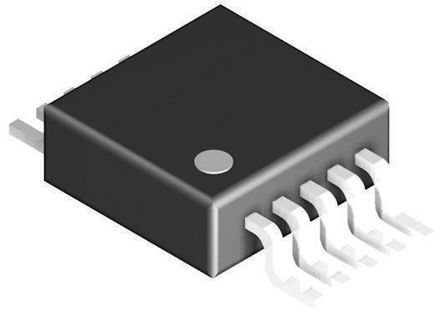

INA220AIDGST

Current Sense Amplifier, Bi-Directional Current, 1 Amplifier, MSOP, 10Pins, -40℃, 125℃

Наличие: 806 шт.

Адрес доставки: Москва

Цена: ₽ 143.11

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1917993

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.07.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

INA220AIDGST характеристики

Атрибут	Значение атрибута
Номенклатура	INA220AIDGST
Производитель	TI
ЧипСити Номер продукта	CC1917993
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	VSSOP-10
Напряжение Питания (DC)	3.00V (min)
Выходной Ток	10 mA
Ток Питания	700 µA
Количество Стежков	10 Position
Коэффициент Ослабления Синфазного Сигнала	100 dB
Ширина Ленты	11 kHz
Входное Напряжение Смещения	100 µV
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
точность	±1 %
Минимальный диапазон CMRR	100 dB
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	3 V
Входное напряжение	0V ~ 26V
Длина	3.1 mm
Ширина	3.1 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

INA220AIDGST описание продукта

The INA220AIDGST is a low/high-side zero-drift bi-directional I²C out Current/power Monitor with a two-wire interface. The INA220 monitors both shunt drop and supply voltage. A programmable calibration value, combined with an internal multiplier, enables direct readouts in amperes. An additional multiplying register calculates power in watts. The two-wire interface features 16 programmable addresses. The separate shunt input on the monitor allows it to be used in systems with low-side sensing. The monitor senses across shunts on buses that can vary from 0 to 26V, useful for low-side sensing or CPU power supplies. This monitor draws a maximum of 1mA of supply current.
16 Programmable addresses
User-programmable calibration
Fast 3.4MHz two-wire mode
Green product and no Sb/Br
ESD sensitive device, take proper precaution while handling the device.
