INA214BIDCKR Купить - TI Буферный усилитель

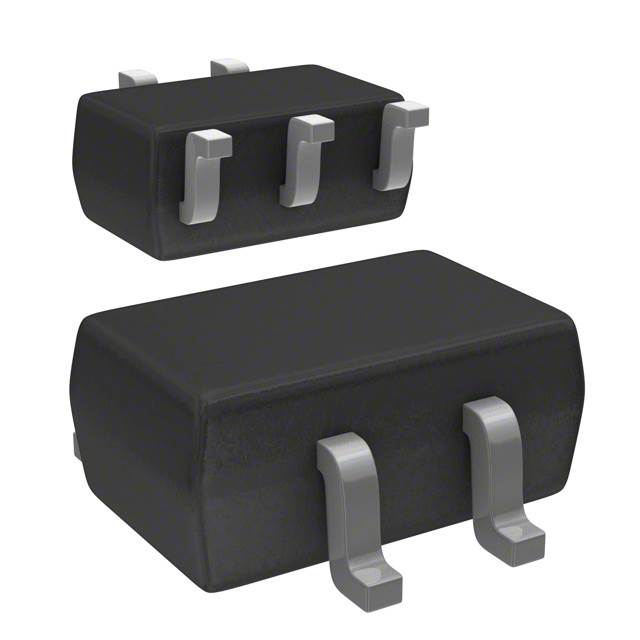

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

INA214BIDCKR

26V, Bi-Directional, Zero-Drift, High Accuracy, Low-/High-Side, Voltage Out Current Shunt Monitor 6-SC70 -40℃ to 125℃

Наличие: 233 шт.

Адрес доставки:

Цена: ₽ 56.02

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC7433123

Категория продукта:

Буферный усилитель

3D модель

Оплата:

Обновлено 11.06.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

INA214BIDCKR характеристики

Атрибут	Значение атрибута
Номенклатура	INA214BIDCKR
Производитель	TI
ЧипСити Номер продукта	CC7433123
Категория продукта	Буферный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	SC-70-6
Ток Питания	65 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Коэффициент Ослабления Синфазного Сигнала	105 dB
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	0.014 MHz
Входное Напряжение Смещения	1 µV
Входной Ток Смещения	28 µA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Gain Bandwidth	105 dB
Минимальный диапазон CMRR	105 dB
Напряжение питания (Макс)	20V ~ 30V
Напряжение питания (мин)	2.7 V
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

INA214BIDCKR описание продукта

DESCRIPTION
The INA210, INA211, INA212, INA213, and INA214 are voltage output current shunt monitors that can
sense drops across shunts at common-mode voltages from –0.3V to 26V, independent of the supply voltage. Five fixed gains are available: 50V/V, 100V/V, 200V/V, 500V/V, or 1000V/V. The low offset of the Zerø-Drift architecture enables current sensing with maximum drops across the shunt as low as 10mV full-scale.
FEATURES
• WIDE COMMON-MODE RANGE: –0.3V to 26V
• OFFSET VOLTAGE: ±35µV (Max, INA210)
(Enables shunt drops of 10mV full-scale)
• ACCURACY
– ±1% Gain Error (Max over temperature)
– 0.5µV/°C Offset Drift (Max)
– 10ppm/°C Gain Drift (Max)
• CHOICE OF GAINS:
– INA210: 200V/V
– INA211: 500V/V
– INA212: 1000V/V
– INA213: 50V/V
– INA214: 100V/V
• QUIESCENT CURRENT: 100µA (max)
• SC70 package
APPLICATIONS
• NOTEBOOK COMPUTERS
• CELL PHONES
• TELECOM EQUIPMENT
• POWER MANAGEMENT
• BATTERY CHARGERS
• WELDING EQUIPMENT

Показывать

INA214BIDCKR Даташит PDF

37 страницы, 1431 КБ

03/27/2016

просматривать

INA214BIDCKR Другие Даташит

44 страницы, 1421 КБ

просматривать
