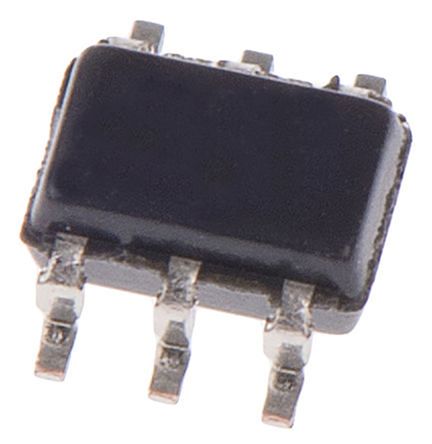

INA199A3DCKT

26V, Bi-Directional, Zero-Drift, Low- or High-Side, Voltage Output Current Shunt Monitor 6-SC70 -40℃ to 125℃

Наличие: 102,791 шт.

Адрес доставки: Москва

Цена: ₽ 23.52

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC10474793

Категория продукта:

Буферный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

INA199A3DCKT характеристики

Атрибут	Значение атрибута
Номенклатура	INA199A3DCKT
Производитель	TI
ЧипСити Номер продукта	CC10474793
Категория продукта	Буферный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	SC-70-6
Рабочее Напряжение	2.7V ~ 26V
Ток Питания	65 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Коэффициент Ослабления Синфазного Сигнала	100 dB
Ширина Ленты	14 kHz
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	0.014 MHz
Входное Напряжение Смещения	5 µV
Входной Ток Смещения	28 µA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Gain Bandwidth	100 dB
точность	±1.5 %
Минимальный диапазон CMRR	100 dB
Напряжение питания (Макс)	20V ~ 30V
Длина	2.15 mm
Ширина	1.4 mm
Высота	1 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

INA199A3DCKT описание продукта

The INA199 series of voltage-output, current-shunt monitors (also called current-sense amplifiers) are commonly used for overcurrent protection, precision-current measurement for system optimization, or in closed-loop feedback circuits. This series of devices can sense drops across shunt resistors at common-mode voltages from –0.3 V to 26 V, independent of the supply voltage. Three fixed gains are available: 50 V/V, 100 V/V, and 200 V/V. The low offset of the zero-drift architecture enables current sensing with maximum drops across the shunt as low as 10-mV full-scale.
These devices operate from a single 2.7-V to 26-V power supply, drawing a maximum of 100 µA of supply current. All versions are specified from –40°C to 125°C, and offered in both SC70-6 and thin UQFN-10 packages.

Показывать

INA199A3DCKT Даташит PDF

34 страницы, 1323 КБ

01/14/2016

просматривать

INA199A3DCKT Даташит PDF

36 страницы, 1347 КБ

просматривать

INA199A3DCKT Даташит PDF

22 страницы, 767 КБ

03/28/2012

просматривать

INA199A3DCKT Даташит PDF

17 страницы, 750 КБ

09/16/2017

просматривать

INA199A3DCKT Даташит PDF

27 страницы, 1212 КБ

12/07/2012

просматривать

INA199A3DCKT Другие Даташит

5 страницы, 172 КБ

03/15/2016

просматривать

INA199A3DCKT Другие Даташит

5 страницы, 163 КБ

09/29/2015

просматривать

INA199A3DCKT Другие Даташит

2 страницы, 127 КБ

01/25/2007

просматривать

INA199A3DCKT Другие Даташит

2 страницы, 315 КБ

просматривать
