ICM7555ESA+

Maxim Integrated

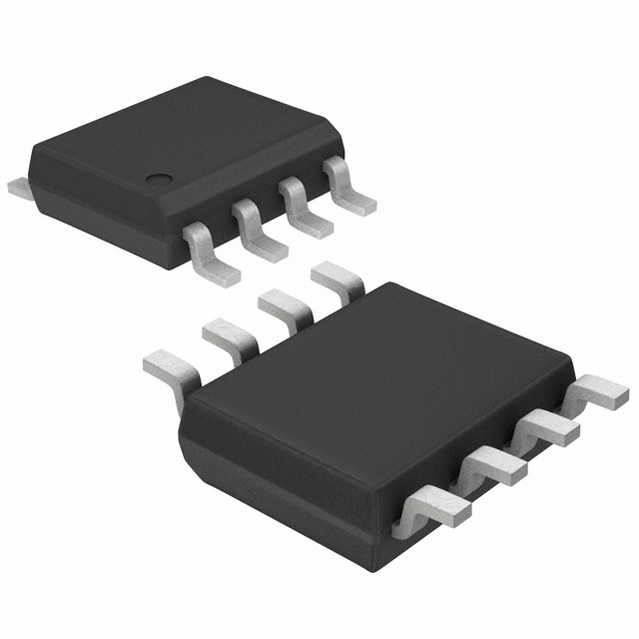

MAXIM INTEGRATED PRODUCTS ICM7555ESA+ Timer, Oscillator & Pulse Generator IC, CMOS RC Timer, 500kHz, 2V to 18V, NSOIC-8

Наличие: 66 шт.

Адрес доставки: Москва

Цена: ₽ 149.23

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Maxim Integrated

ЧипСити Номер продукта:

CC9650262

Категория продукта:

Деталь тактового сигнала

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ICM7555ESA+ характеристики

Атрибут	Значение атрибута
Номенклатура	ICM7555ESA+
Производитель	Maxim Integrated
ЧипСити Номер продукта	CC9650262
Категория продукта	Деталь тактового сигнала
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Частота	500 kHz
Напряжение Питания (DC)	2.00V (min)
Ток Питания	30 µA
Количество Стежков	8 Position
Рассеяние Мощности	200 mW
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	200 mW
Напряжение питания	2V ~ 16.5V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	2 V
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Unknown
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

ICM7555ESA+ описание продукта

The ICM7555ESA+ is a general purpose timer in 8 pin NSOIC package. This single general purpose RC timer is capable of generating accurate delay or frequency. The primary feature is an extremely low supply current, making it ideal for battery-powered system. Additional features include low threshold, trigger (complementary), reset (complementary) currents and improved performance at high frequency. This CMOS low power device offers significant performance advantage over the standard 555 bipolar timer. The low power consumption combined with virtually non- existent current spike during output transitions making timer the optional solution in many applications. It is used in pulse generator, precision timing, pulse width modulation, pulse position modulation, sequential timing and missing pulse detector.
Supply voltage range is 2V to 18V
Operating temperature range from -40°C to 85°C
Improved 2nd source
No crow-barring of supply during output transition
Adjustable duty cycle
TTL compatible
Monolithic, low power CMOS design
Threshold voltage of 0.66V
Maximum oscillator frequency fmax is 500KHz(min)
