ICM7228AIPIZ Купить - Intersil LED привод

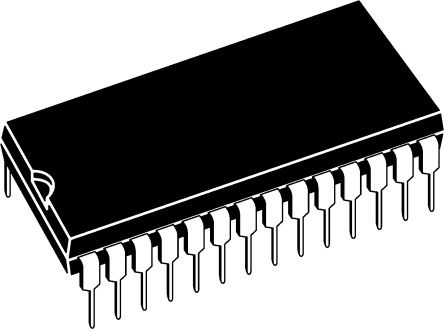

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ICM7228AIPIZ

Intersil

ICM7228 Series 4 - 6V 8-Digit LED Multiplexed Display Decoder Driver - PDIP-28

Наличие: 1,225 шт.

Адрес доставки: Москва

Цена: ₽ 562.84

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Intersil

ЧипСити Номер продукта:

CC32702274

Категория продукта:

LED привод

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ICM7228AIPIZ характеристики

Атрибут	Значение атрибута
Номенклатура	ICM7228AIPIZ
Производитель	Intersil
ЧипСити Номер продукта	CC32702274
Категория продукта	LED привод
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	28 Pin
Корпус/Пакет	PDIP-28
Напряжение Питания (DC)	6.00V (max)
Количество Выходных Интерфейсов	16 Output
Входное Напряжение (DC)	4.00V ~ 6.00V
Выходное Напряжение	≤6.00 V
Выходной Ток	200 µA
Ток Питания	200 µA
Количество Стежков	28 Position
Максимальное входное напряжение	6 V
Входное напряжение (мин)	4 V
Выходное напряжение (Макс)	5 V
Выходной ток (Макс)	100 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4V ~ 6V
Входное напряжение	4V ~ 6V
Длина	39.7 mm
Ширина	14.73 mm
Высота	4.95 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ICM7228AIPIZ описание продукта

The ICM7228AIPIZ is a 8-digit Microprocessor-compatible LED Display Decoder Driver. The ICM7228 display driver interfaces microprocessors to an 8-digit, 7-segment, numeric LED display. Included on chip are two types of 7-segment decoder, multiplex scan circuitry, LED display segment drivers, LED display digit drivers and an 8-byte static memory as display RAM. Data can be written to the ICM7228A and ICM7228B"s display RAM in sequential 8-digit update or in single-digit update format. Data is written to the ICM7228C display RAM in parallel random access format. The ICM7228A drive common anode displays. All versions can display the RAM data as either hexadecimal or code B format.
Improved 2nd source to maxim ICM7218
Fast write access time of 200ns
Multiple microprocessor compatible versions
Hexadecimal, code B and No decode modes
Individual segment control with "No Decode" feature
Digit and segment drivers on-chip
Non-overlapping digits drive
Common anode and common cathode LED versions
Low power CMOS architecture
Single 5V supply
ESD sensitive device, take proper precaution while handling the device.
