HSC250R47J Купить - TE Connectivity Сопротивление

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

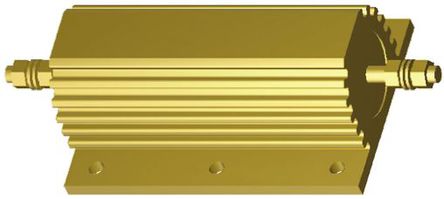

HSC250R47J

TE Connectivity

HSC250 Series ALUM Housed Solder Lug Wire Wound Pmnt Resistor, 470mOhm +/-5% 250W

Наличие: 15 шт.

Адрес доставки:

Цена: ₽ 5,244.29

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

TE Connectivity

ЧипСити Номер продукта:

CC53013950

Категория продукта:

Сопротивление

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

HSC250R47J характеристики

Атрибут	Значение атрибута
Номенклатура	HSC250R47J
Производитель	TE Connectivity
ЧипСити Номер продукта	CC53013950
Категория продукта	Сопротивление
Даташит
3D модель	3D модель
Стиль Монтажа	Chassis
Количество Выводов	2 Pin
Корпус/Пакет	Axial, Box
Номинальное Напряжение (DC)	2.20 kV
Сопротивление Изоляции	10000 MΩ
Допустимое Отклонение Ёмкости	±5 %
Номинальная Мощность	250 W
Сопротивление	0.47 Ω
Допустимое Отклонение Сопротивления	±5 %
Рабочая температура (Макс)	250 ℃
Рабочая температура (мин)	-25 ℃
Уровень напряжения	2.2 kV
Длина	163 mm
Ширина	73 mm
Высота	45 mm
Длина Вывода	27 mm
Рабочая Температура	-55℃ ~ 200℃
Коэффициент Температуры	±50 ppm/℃
Жизненный Цикл Продукта	Active
Упаковка	Bulk
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ELV Комплаенс	Compliant
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

HSC250R47J описание продукта

The HS series from TE Connectivity are aluminium housed power resistors. They are extremely stable, high quality wire wound resistors capable of dissipating high power in a limited space with relatively low surface temperature. The power is rapidly dissipated as heat through the aluminium housing to a specified heatsink. The resistors are made from quality materials for optimum reliability and stability. The HS series aluminium housed power resistors are suitable for general-purpose use, power supplies, power generation and traction industry. It is also used for pulse applications and to supply information for high voltage use and low-ohmic value, alternative mountings and termination type. Typical applications include braking resistor, balancing resistor, capacitor charging & discharging, crowbar, filter, electrical machinery general use and available through distribution.
2-1630024-1, HSC250 R47 5%
Resistance value ranges from 0.01ohm to 100Kohm
Power rating range from 5W to 300W and working voltage range from 160V to 2500V
Available in single opposing mounting feet/ one side flange/ two sides flange mounting styles
±10%, ±5%, ±3%, ±2%, ±1%, ±0.5% and ±0.25% tolerance
Proven reliability and versatile product
Low resistance, low inductance and higher voltage versions available
Minimum insulation resistance is 10,000Mohm (dry), 1000Mohm (after moisture test)
Temperature coefficient is 50ppm/°C (below 100R), 30ppm/°C ( above 100R)
High voltage, high power resistor
