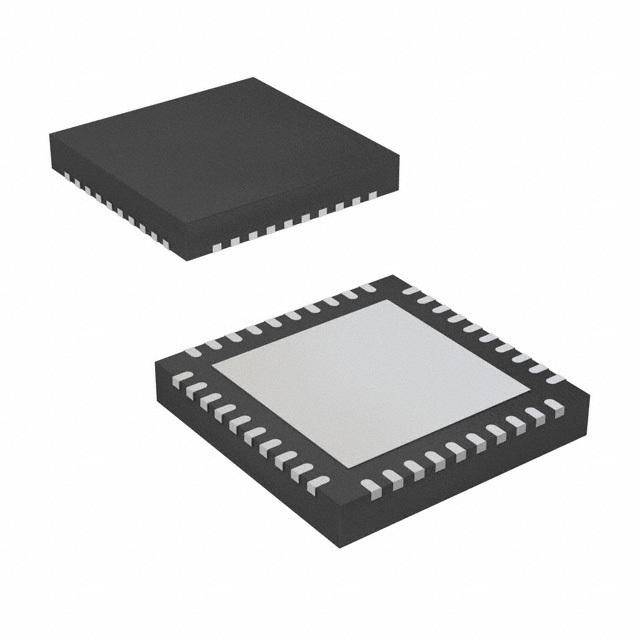

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

HMC778LP6CE

ADI

PLL Single 9600MHz to 10800MHz 40Pin QFN Bulk

Наличие: 870 шт.

Адрес доставки: Москва

Цена: ₽ 9,165.41

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC3741504

Категория продукта:

Схема фазовой автоподстройки (PLLs)

3D модель

Оплата:

Обновлено 23.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

HMC778LP6CE характеристики

Атрибут	Значение атрибута
Номенклатура	HMC778LP6CE
Производитель	ADI
ЧипСити Номер продукта	CC3741504
Категория продукта	Схема фазовой автоподстройки (PLLs)
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	40 Pin
Корпус/Пакет	VFQFN-40
Частота	10.8 GHz
Количество Выходных Интерфейсов	1 Output
Количество Цепей	1 Circuit
Количество Стежков	40 Position
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.7V ~ 5.25V
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
Высота	0.85 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
	Показывать Просмотр аналоги замена

HMC778LP6CE описание продукта

Product Details
The HMC778LP6CE is a fully functioned Fractional-N Phase-Locked-Loop (PLL) Frequency Synthesizer with an integrated Voltage Controlled Oscillator (VCO). The input reference frequency range is DC to 350 MHz while the advanced delta-sigma modulator design in the fractional synthesizer allows both ultra-fine step sizes and very low spurious products. The highly integrated structure provides excellent phase noise performance over temperature, shock and process. In addition, the HMC778LP6CE offers frequency sweep and modulation features, external triggering, double-buffering, exact frequency control, phase modulation and more. The HMC778LP6CE is packaged in a leadless QFN 6 x 6 mm surface mount package.
For theory of operation and register map refer to the "PLLs w/ Integrated VCO - Microwave VCOs" Operating Guide.
Applications
VSAT Radio
Microwave Point-To-Point Radios
Test Equipment & Industrial Control
Military End-Use
Phased Array Applications
FMCW Radar Systems
### Features and Benefits
RF Bandwidth: 9.6 GHz to 10.8 GHz
Fractional or Integer Modes
Ultra Low Phase Noise
10.2 GHz; 50 MHz Ref.
-106 / -102 dBc/Hz @ 10 kHz
(Int / frac)
-140 dBc/Hz @ 1 MHZ (Open Loop)
Figure of Merit (FOM)
-230 / -227 dBc/Hz (int / Frac).
350 MHz, 14-bit reference path input
Frequency And Phase Modulation
Integrated Frequency Sweeper
Triggered Frequency Hopping
External Triggering
40 Lead 6 x 6 mm SMT Package: 36 mm²
