HMC765LP6CE Купить - ADI Тактовый генератор

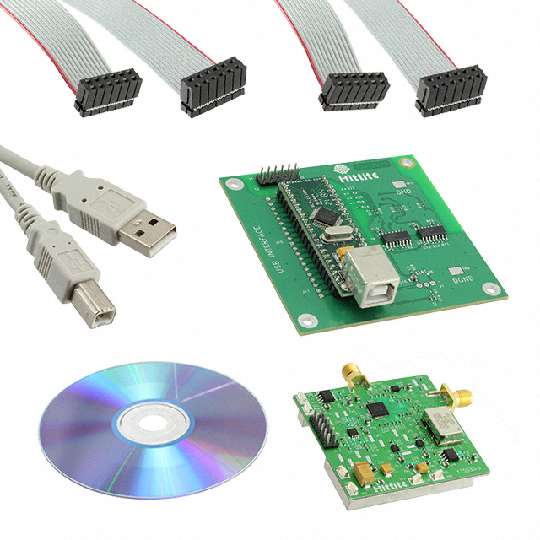

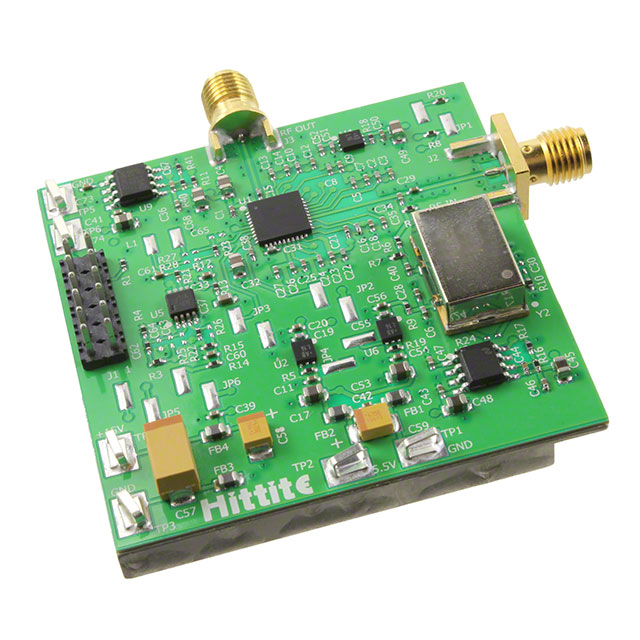

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

HMC765LP6CE

ADI

IC PLL W/VCO FRACT-N 40-QFN Clock Generator 0.1MHz to 225MHz-IN 40Pin QFN EP T/R

Наличие: 1,153 шт.

Адрес доставки: Москва

Цена: ₽ 9,228.07

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1310157

Категория продукта:

Тактовый генератор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

HMC765LP6CE характеристики

Атрибут	Значение атрибута
Номенклатура	HMC765LP6CE
Производитель	ADI
ЧипСити Номер продукта	CC1310157
Категория продукта	Тактовый генератор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	40 Pin
Корпус/Пакет	QFN-40
Частота	8.3 GHz
Напряжение Питания (DC)	3.00V (min)
Количество Выходных Интерфейсов	1 Output
Количество Цепей	1 Circuit
Количество Стежков	40 Position
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.8V ~ 5.5V
Напряжение питания (Макс)	3.45 V
Напряжение питания (мин)	3 V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

HMC765LP6CE описание продукта

Product Details
The HMC765LP6CE is a fully functioned Fractional-N Phase-Locked-Loop (PLL) with an Integrated Voltage Controlled Oscillator (VCO). The input reference frequency range is 100 kHz to 220 MHz while the advanced delta-sigma modulator design in the fractional PLL allows both ultra-fine step sizes and very low spurious products. The highly integrated structure provides excellent phase noise performance over temperature, shock and process. The HMC765LP6CE is packaged in a leadless QFN 6 x 6 mm surface mount package. The output power is 13 dBm typical, making the HMC765LP6CE ideal for driving the LO port of many of Hittite’s Hi Linearity and I/Q mixer products.
For theory of operation and register map refer to the "PLLs w/ Integrated VCO - Microwave VCOs" Operating Guide.
Applications
VSAT Radio
Point-to-Point / Multi-Point Radio
Test Equipment & Industrial Control
Military End-Use
Phased Array Applications
### Features and Benefits
RF Bandwidth: 7.8 GHz to 8.8 GHz
Fractional or Integer Modes
Ultra Low Phase Noise
8.3 GHz; 50 MHz Ref.
-97/-101 dBc/Hz @ 10 kHz (Frac/Int)
-140 dBc/Hz @ 1 MHz (Open Loop)
24-Bit Step Size, 3 Hz Resolution Typ.
Reference Path Input: 225 MHz
FSK Modulation & Cycle Slip Prevention Modes
40 Lead 6x6mm SMT Package: 36mm²
