HMC536LP2E Купить - ADI Радиочастотная деталь RF

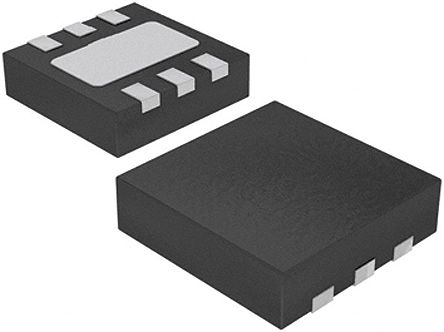

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

HMC536LP2E

ADI

RF Switch SPDT 0MHz to 6GHz 23dB 6Pin DFN EP

Наличие: 284 шт.

Адрес доставки:

Цена: ₽ 738.43

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1841896

Категория продукта:

Радиочастотная деталь RF

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

HMC536LP2E характеристики

Атрибут	Значение атрибута
Номенклатура	HMC536LP2E
Производитель	ADI
ЧипСити Номер продукта	CC1841896
Категория продукта	Радиочастотная деталь RF
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	DFN-6
Частота	6000 MHz
Напряжение Питания (DC)	0.00V(min), 5.00V(max)
Количество Стежков	6 Position
Рассеяние Мощности	0.86 W
Частота испытаний	6 GHz
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	860 mW
Напряжение питания (Макс)	5 V
Напряжение питания (мин)	0 V
Длина	2.5 mm
Ширина	2.5 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

HMC536LP2E описание продукта

Product Details
The HMC536LP2(E) is a DC to 6 GHz GaAs MMIC T/R switch in leadless 2x2 mm DFN LP2 surface mount packages with an exposed ground paddle. The switch is ideal for cellular, WiMAX, & WiBro access point and subscriber applications featuring low 0.6 dB insertion loss and high +54 dBm input IP3. Power handling is excellent up through 6 GHz with the switch offering a P0.1dB compression point of +29 dBm at +3V and +33 dBm at +5V control. On-chip circuitry allows positive voltage control of 0/+3V or 0/+5V at very low DC currents. The HMC536LP2(E) occupies only 4 mm² and are ideal for applications where small size is required.
Applications
Cellular/PCS/3G Infrastructure
WiMAX, WiBro & Fixed Wireless
CATV/CMTS
Test Instrumentation
### Features and Benefits
Input P0.1dB: +33 dBm @ +5V
Insertion Loss: 0.6 dB
Positive Control: +3V or +5V
Isolation: 27 dB
2x2 mm Leadless DFN
SMT Package, 4 mm²
