HIP4086ABZ Купить - Intersil Драйвер FET

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

HIP4086ABZ

Intersil

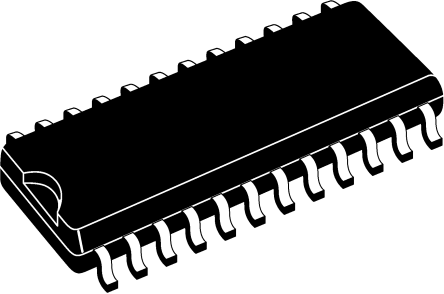

Intersil HIP4086ABZ, Hex MOSFET Power Driver 1.5A Three Phase, 7 → 15V, 24Pin SOIC W

Наличие: 908 шт.

Адрес доставки: Москва

Цена: ₽ 364.43

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Intersil

ЧипСити Номер продукта:

CC24531045

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

HIP4086ABZ характеристики

Атрибут	Значение атрибута
Номенклатура	HIP4086ABZ
Производитель	Intersil
ЧипСити Номер продукта	CC24531045
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	SOIC-24
Напряжение Питания (DC)	7.00V (min)
Время Нарастания/Спада	20ns, 10ns
Количество Выходных Интерфейсов	6 Output
Выходное Напряжение	101 V
Выходной Ток	500 mA
Количество Стежков	24 Position
Время Нарастания	20.0 ns
Время падения (Макс)	20 ns
Время падения (Макс)	40 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	7V ~ 15V
Напряжение питания (Макс)	15 V
Напряжение питания (мин)	7 V
Длина	15.6 mm
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

HIP4086ABZ описание продукта

The HIP4086ABZ is a 3-phase N-channel full-bridge MOSFET Driver. This driver have flexible input protocol for driving every possible switch combination. It has a wide range of programmable dead times (0.5 to 4.5µs) which makes them very suitable for the low frequencies (up to 100kHz) typically used for motor drives. This is useful in applications that require very quiet EMI performance (the charge pumps operate at 10MHz). The advantage of this is built-in charge pumps allow indefinitely long on times for the high-side drivers. To insure that the high-side driver boot capacitors are fully charged prior to turning on, a programmable bootstrap refresh pulse is activated when VDD is first applied. When active, the refresh pulse turns on all three of the low-side bridge FETs while holding off the three high-side bridge FETs to charge the high-side boot capacitors. After the refresh pulse clears, normal operation begins.
Independently drives 6 N-channel FET in 3-phase bridge configurations
95VDC Bootstrap supply maximum voltage with bias supply from 7 to 15V
1.25A Peak turn-off current
Bootstrap and optional charge pump maintain high-side driver bias voltage
Programmable bootstrap refresh time
Drives 1000pF load with typical rise time of 20ns and fall time of 10ns
Programmable under-voltage set point
Do not operate at or near the maximum ratings listed for extended periods of time. Exposure to such conditions may adversely impact product reliability and result in failures not covered by warranty.
