HIN213ECAZ Купить - Intersil Чип интерфейса

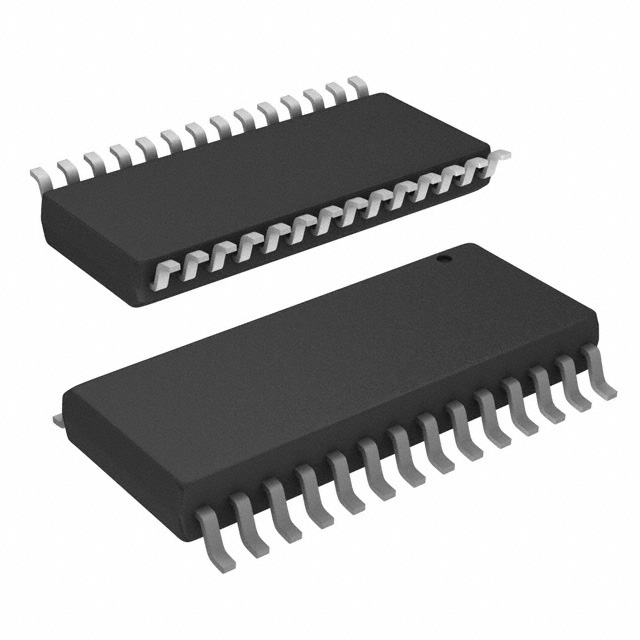

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

HIN213ECAZ

Intersil

Pb-Free RS232 5V 4D/5R 15kV WAKEUP 28SSOP COM HT SUSA CODE:8542390000

Наличие: 1,081 шт.

Адрес доставки: Москва

Цена: ₽ 86.23

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Intersil

ЧипСити Номер продукта:

CC79744404

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

HIN213ECAZ характеристики

Атрибут	Значение атрибута
Номенклатура	HIN213ECAZ
Производитель	Intersil
ЧипСити Номер продукта	CC79744404
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount

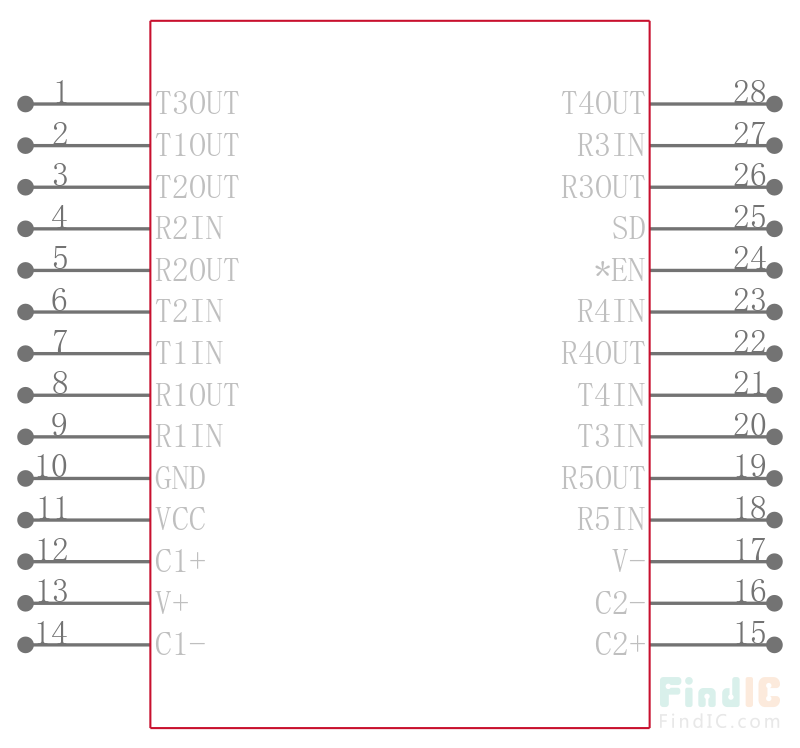

Количество Выводов	28 Pin
Корпус/Пакет	SSOP-28
Напряжение Питания (DC)	5.00 V, 5.50 V (max)
Ток Питания	20 mA
Количество Стежков	28 Position
Скорость Передачи Данных	230 kbps
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	4.5V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

HIN213ECAZ описание продукта

The HIN202E, HIN206E, HIN207E, HIN208E, HIN211E, HIN213E, HIN232E family of RS-232 transmitters/receivers interface circuits meet all ElA high-speed RS-232E and V.28 specifications, and are particularly suited for those applications where ±12V is not available. A redesigned transmitter circuit improves data rate and slew rate, which makes this suitable for ISDN and high speed modems. The transmitter outputs and receiver inputs are protected to ±15kV ESD (Electrostatic Discharge). They require a single +5V power supply and feature onboard charge pump voltage converters which generate +10V and -10V supplies from the 5V supply. The family of devices offers a wide variety of high-speed RS-232 transmitter/receiver combinations to accommodate various applications (see Selection Table).
Features
• Pb-Free Plus Anneal Available (RoHS Compliant)
• High Speed ISDN Compatible . . . . . . . . . . . . . 230kbits/s
• ESD Protection for RS-232 I/O Pins to ±15kV (IEC61000)
• Meets All RS-232E and V.28 Specifications
• Requires Only 0.1µF or Greater External Capacitors
• Two Receivers Active in Shutdown Mode (HIN213E)
• Requires Only Single +5V Power Supply
• Onboard Voltage Doubler/Inverter
• Low Power Consumption (Typ) . . . . . . . . . . . . . . . . . 5mA
• Low Power Shutdown Function (Typ) . . . . . . . . . . . . .1µA
• Three-State TTL/CMOS Receiver Outputs
• Multiple Drivers
- ±10V Output Swing for +5V Input
- 300Ω Power-Off Source Impedance
- Output Current Limiting
- TTL/CMOS Compatible
• Multiple Receivers
- ±30V Input Voltage Range
- 3kΩ to 7kΩ Input Impedance
- 0.5V Hysteresis to Improve Noise Rejection
Applications
• Any System Requiring High-Speed RS-232 Communications Port
- Computer - Portable, Mainframe, Laptop
- Peripheral - Printers and Terminals
- Instrumentation, UPS
- Modems, ISDN Terminal Adaptors

Показывать

HIN213ECAZ Даташит PDF

22 страницы, 640 КБ

04/07/2000

просматривать

HIN213ECAZ Даташит PDF

23 страницы, 754 КБ

04/07/2000

просматривать

HIN213ECAZ Даташит PDF

19 страницы, 1003 КБ

07/24/2009

просматривать

HIN213ECAZ Даташит PDF

22 страницы, 681 КБ

01/18/2013

просматривать

HIN213ECAZ Даташит PDF

20 страницы, 515 КБ

04/05/2000

просматривать

HIN213ECAZ Файл уведомления

1 страницы, 188 КБ

02/18/2015

просматривать
