HEF4053BT Купить - NXP Чип аналогового переключателя

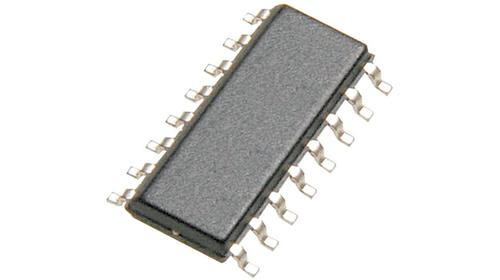

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

HEF4053BT

NXP

NXP HEF4053BT Analog Switch, Triple Channel, SPDT, 3Channels, 60Ω, 3V to 15V, SOIC, 16Pins

Наличие: 5,218 шт.

Адрес доставки: Москва

Цена: ₽ 28.00

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

NXP

ЧипСити Номер продукта:

CC32448343

Категория продукта:

Чип аналогового переключателя

3D модель

Оплата:

Обновлено 02.08.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

HEF4053BT характеристики

Атрибут	Значение атрибута
Номенклатура	HEF4053BT
Производитель	NXP
ЧипСити Номер продукта	CC32448343
Категория продукта	Чип аналогового переключателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC
Напряжение Питания (DC)	15.0 V
Количество Выходных Интерфейсов	6 Output
Количество Каналов	3 Channel
Количество Стежков	16 Position
Количество Вентилей	3 Gate
Количество входов	2 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.5V ~ 15.5V
Напряжение питания (Макс)	15 V
Напряжение питания (мин)	3 V
Рабочая Температура	-40℃ ~ 70℃
Жизненный Цикл Продукта	Unknown
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

HEF4053BT описание продукта

The HEF4053BT is a single-pole double-throw (SPDT) triple Analog Switch suitable for use as an analog or digital multiplexer/demultiplexer. Each switch has a digital select input (Sn), two independent inputs/outputs (nY0 and nY1) and a common input/output (nZ). All three switches share an enable input (E). A HIGH on E causes all switches into the high-impedance OFF-state, independent of Sn. VDD and VSS are the supply voltage connections for the digital control inputs (Sn and E). The VDD to VSS range is 3 to 15V. The analog inputs/outputs (nY0, nY1 and nZ) can swing between VDD as a positive limit and VEE as a negative limit. VDD  VEE may not exceed 15V. Unused inputs must be connected to VDD, VSS, or another input. For operation as a digital multiplexer/demultiplexer, VEE is connected to VSS (typically ground). VEE and VSS are the supply voltage connections for the switches.
Fully static operation
Standardized symmetrical output characteristics
-40 to 125°C Temperature range

Показывать

HEF4053BT Даташит PDF

19 страницы, 245 КБ

02/26/2013

просматривать

HEF4053BT Даташит PDF

20 страницы, 197 КБ

04/30/2014

просматривать

HEF4053BT Даташит PDF

20 страницы, 327 КБ

04/02/2014

просматривать

HEF4053BT Даташит PDF

20 страницы, 386 КБ

02/26/2013

просматривать

HEF4053BT Другие Даташит

21 страницы, 192 КБ

02/08/2010

просматривать

HEF4053BT Другие Даташит

20 страницы, 155 КБ

просматривать

HEF4053BT Другие Даташит

9 страницы, 116 КБ

04/30/1998

просматривать

HEF4053BT Примечание по применению

6 страницы, 30 КБ

07/15/2015

просматривать

HEF4053BT Каталог продукции

9 страницы, 123 КБ

04/30/1998

просматривать
