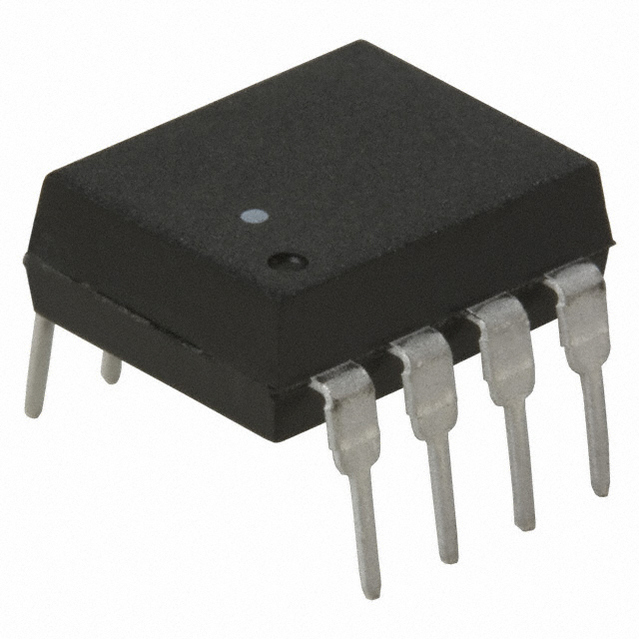

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

HCNW4502

AVAGO Technologies

1Channel LOGIC OUTPUT OPTOCOUPLER, 1Mbps, 0.4INCH, SURFACE MOUNT, WIDEBODY DIP-8

Наличие: 992 шт.

Адрес доставки: Москва

Цена: ₽ 161.74

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

AVAGO Technologies

ЧипСити Номер продукта:

CC302686674

Категория продукта:

Оптопара/ оптоизолятор

3D модель

Оплата:

Обновлено 31.05.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

HCNW4502 характеристики

Атрибут	Значение атрибута
Номенклатура	HCNW4502
Производитель	AVAGO Technologies
ЧипСити Номер продукта	CC302686674
Категория продукта	Оптопара/ оптоизолятор
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	CDIP-8
Входное Напряжение (DC)	1.50 V
Выходное Напряжение	≤20.0 V
Выходной Ток	8 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Напряжение в Прямом Направлении	1.68 V
Рассеяние Мощности	100 mW
Напряжение Изоляции	5000 Vrms
Прямой ток	25 mA
Входной ток (мин)	25 mA
Максимальное прямое напряжение (Макс)	1.85 V
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	100 mW
Длина	11.15 mm
Ширина	9 mm
Высота	5.1 mm
Рабочая Температура	-55℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
	Показывать Просмотр аналоги замена

HCNW4502 описание продукта

Description
These diode-transistor opto coup lers use an insulating layer between a LED and an integrated photodetector to provide elec trical in su lation between input and out put. Separate connections for the photodiode bias and out put-transistor collector increase the speed up to a hun dred times that of a conven tional phototransistor coupler by reduc ing the base-collector capacitance.
Features
• 15 kV/µs minimum common mode transient immunity at VCM = 1500 V
• High speed: 1 Mb/s
• TTL compatible
• Available in 8-Pin DIP, SO-8, widebody packages
• Open collector output
• Guaranteed performance from temperature: 0°C to 70°C
• Safety approval
UL Recognized – 3750 Vrms for 1 minute (5000 Vrms for 1 minute for HCNW and Option 020 devices) per UL1577 CSA Approved
IEC/EN/DIN EN 60747-5-5 Approved
– VIORM = 630 V peak for HCPL-4503#060
– VIORM = 1414 V peak for HCNW devices
• Dual channel version available (4534/0534)
• MIL-PRF-38534 hermetic version available (55XX/65XX/4N55)
Applications
• High voltage insulation
• Video signal isolation
• Power transistor isolation in motor drives
• Line receivers
• Feedback element in switched mode power supplies
• High speed logic ground isolation
– TTL/TTL, TTL/CMOS, TTL/LSTTL
• Replaces pulse transformers
• Replaces slow phototransistor isolators
• Analog signal ground isolation

Показывать

HCNW4502 Даташит PDF

16 страницы, 279 КБ

просматривать

HCNW4502 Другие Даташит

16 страницы, 650 КБ

02/04/2009

просматривать
