TXS0102YZPR Купить - TI Преобразователь напряжения и электроуровня

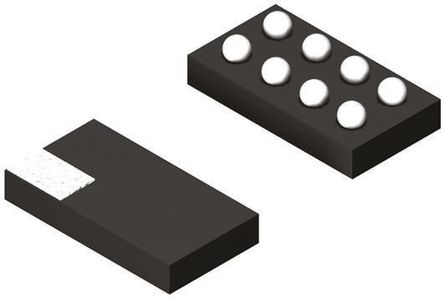

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TXS0102YZPR

TEXAS INSTRUMENTS TXS0102YZPR Voltage Level Translator, 2Input, 1mA, 4.6ns, 1.65V to 5.5V, DSBGA-8

Наличие: 10,599 шт.

Адрес доставки: Москва

Цена: ₽ 12.54

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1636536

Категория продукта:

Преобразователь напряжения и электроуровня

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TXS0102YZPR характеристики

Атрибут	Значение атрибута
Номенклатура	TXS0102YZPR
Производитель	TI
ЧипСити Номер продукта	CC1636536
Категория продукта	Преобразователь напряжения и электроуровня
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	DSBGA-8
Напряжение Питания (DC)	1.65V (min)
Выходной Ток	1 mA
Количество Цепей	1 Circuit
Количество Каналов	2 Channel
Количество Стежков	8 Position
Количество Битов	2 Bit
Время Нарастания	165 ns
Количество входов	2 Input
Время падения	16.2 ns
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Количество выходных каналов	1 Channel
Напряжение питания	1.65V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.65 V
Длина	1.92 mm
Ширина	0.918 mm
Высота	0.31 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

TXS0102YZPR описание продукта

The TXS0102YZPR is a 2-bit Bidirectional Voltage Level Shifter for open-drain and push-pull application. This non-inverting translator is a bidirectional voltage-level translator and can be used to establish digital switching compatibility between mixed-voltage systems. It uses two separate configurable power-supply rails, with the A ports supporting operating voltages from 1.65 to 3.6V while it tracks the VCCA supply and the B ports supporting operating voltages from 2.3 to 5.5V while it tracks the VCCB supply. This allows the support of both lower and higher logic signal levels while providing bidirectional translation capabilities between any of the 1.8, 2.5, 3.3 and 5V voltage nodes. When the OE input is low, all I/Os are placed in the high-impedance state, which significantly reduces the power-supply quiescent current consumption. To ensure the high-impedance state during power up or power down, OE should be tied to GND through a pull-down resistor.
No direction-control signal needed
VCC Isolation feature - If either VCC input is at GND, both ports are in the high-impedance state
No power-supply sequencing required - Either VCCA or VCCB can be ramped first
Ioff Supports partial-power-down mode operation
Latch-up performance exceeds 100mA per JESD 78, Class II
24Mbps (push pull) Maximum data rates
2Mbps (open drain) Maximum data rates
Green product and no Sb/Br
